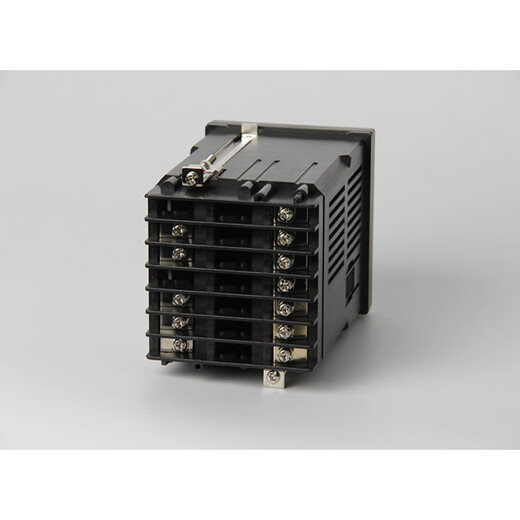

一、产品概述

XMT*808系列智能温度调节仪采用单片微机作主机，减少了外围部件，提高了可靠性；采用模糊理论和传统PID控制相结合的控制方式进行控制，使控制过程具有响应快、超调小、稳态精度高等优点，是一种高性能、高可靠性、全输入的智能型温度控制仪表，其功能几乎适合所有温度测量、控制的场合，并兼容其它工业参数测量及控制。

通过采用模块化结构，进一步提高产品的整机性能；仪表采用四键操作，双排四位LED数码显示，可同时显示测量值和设定值或测量值和输出值，具有手动/自动切换及自整定功能；具有体积小、功耗低、操作简便、容易掌握、运行稳定、可靠，经济实惠等特点；目前，本仪表已广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度其它工业参数的自动控制。

二、技术参数

2.1、输入规格及范围（一台仪表即可兼容）：

① 热电偶：K（-50～1300℃）、S（-50～+1700℃）、T（-200～+350℃）、E（0～800℃）、

J（0～1000℃）、B（0～1800℃）、N（0～1300℃）、WRe(0～2300℃)

② 热电阻：CU50（-50～150℃）、PT100（-20～600℃）；

③ 线性电压：0～5V、1～5V、0～1V、0～100mV、0～20mV等；

④ 线性电流（需外接分流电阻）：0～10mA、0～20mA、4～20mA等（线性电压电流输入的大显示范围-1999～+9999由用户定义）；

2.2、测量精度：

① 热电阻、线性电压、线性电流0.5级+1字

② 热电偶输入应采用铜电阻补偿冷端或冰点补偿冷端时0.5级+1字；

③ 仪表对B、S、WRE分度号在0～600℃范围内可进行测量,但测量精度无法达到0.5级；

④ 分辨力：1、0.1；

2.3、响应时间: ≤0.5秒(设置数字滤波参数为0时)：

2.4、调节方式：

① 二位式控制方式（回差可调）；

② 常规PID控制方式（参数自整定功能）

③ 人工智能控制方式(包含模糊逻辑PID调节及参数自整定功能的先进控制算法)；

2.5、输出规格：模块化或非模块化直接订制输出功能参数：

① 继电器触点开关输出（常开+常闭）：250VAC/7A或30VDC/10A；

② SSR电压输出:12VDC/30mA(用于驱动SSR固态继电器)；

③ 可控硅触发输出:可触发5～500A的双向可控硅;2个单向可控硅反向并联；

④ 线性电流输出：0～24mA间可任意定义起始电流及终端电流值（电压范围11～23VDC）；

2.6、通讯：

   支持RS485通讯模式，采用AIBUS通讯协议，波特率支持以下几种选择：4800bps、9600bps

2.7、报警输出:

支持两个无源触点输出，触点容量250VAC/7A；支持上限报警、下限报警、正偏差报警、负偏差报警等4种报警输出方式（多可输出2路）；

2.8、隔离耐压：电源端、继电器触发及信号端相互之间2000V耐压试验1分钟无异常;

2.9、手动功能:自动/手动双向无扰动切换；

2.10、电源供电:

① 85V-242VAC，50-60HZ；电源消耗 ≤4W

② 24VDC/AC 电源消耗 ≤4W ；

③ 220VAC±10% 50HZ；电源消耗 ≤4W

2.11、工作条件：

环境温度:0～50℃，相对湿度不大于85％的无腐蚀性气体及无强电磁干扰的场所；

2.12、产品认证：

     本仪表通过CE欧共体安全认证及ROH S环保认证

三、产品选型

                XMT □    8    □     8   □

 (1)    (2)   (3)    (4)   (5)

（1） 外型尺寸标号：

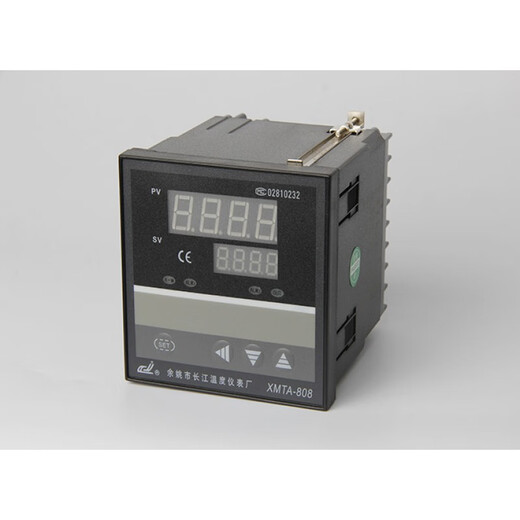

空格：160×80×120  开孔152×76；          A：96×96×110   开孔92×92

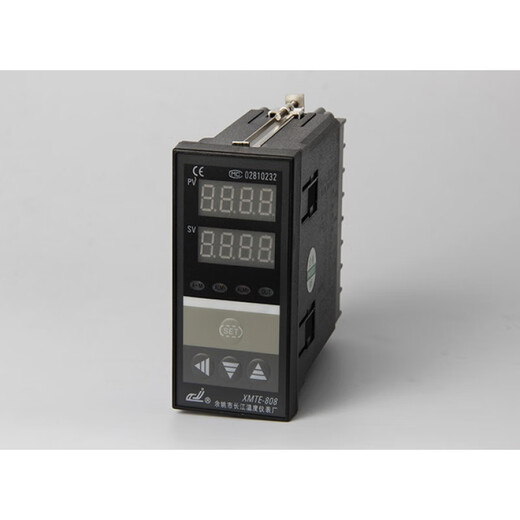

   D：72×72×110   开孔68×68；           E： 48×96×110   开孔44×92；

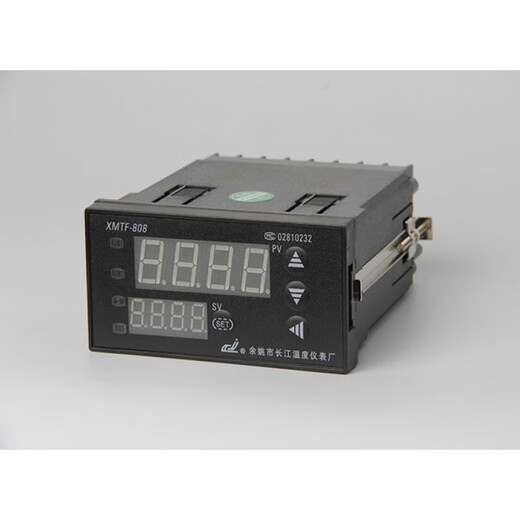

   F：96×48×110   开孔92×44；           S：80×160×120   开孔76×156

   G：48×48×110   开孔44×44

（2） 操作显示方式：  8：四键轻触开关设定，双排数字显示，模糊控制。

（3） 附加报警：     0：无报警 ；     1：一组报警；      3：二组报警

（4） 输入信号类型：‘8’：输入信号自由互换

（5） 主控制方式：‘空格’：继电器常开常闭触点输出；

                     A：单相过零触发调节；             A3：三相过零触发调节；

                     B：单相移相触发调节；             B3：三相移相触发调节；

                     C：4～20mA 、0～10mA连续电流输出

                     E：0～5V电压量输出；               K：附带通讯模块；

                     G：二位式固态继电器调节输出；     W：带微打印机信号
