山头林村半导体制冷片功率E55x55半导体制冷片4V功率尺寸热电模 11164/-4114

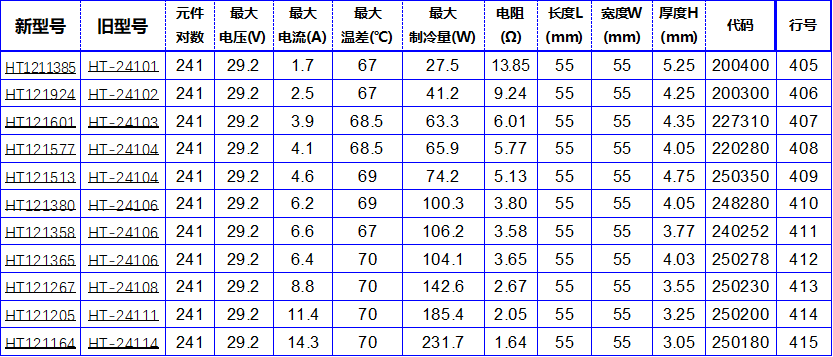

产品型号

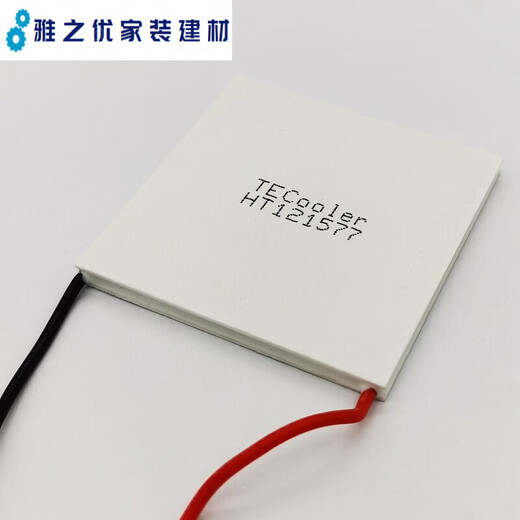

    产品介绍

  HT(高温)系列是为苛刻高温环境、长寿命应用而设计的。采用高强度碲化铋热电材料、高导热高绝缘DBC（直接键合铜）陶瓷和高温焊料组装而成，适合于高温环境、冷热循环以及工业级产品的应用。可供选择的典型型号有400多种。可定制氮化铝及双面金属化陶瓷基板的产品。

    特点                                                     应用领域

  高性能，大温差67度以上                                                  精密恒温仪
   高可靠性，普通应用寿命10年以上                                        生物与仪器
   ，适用于100℃的环境                                               与分析仪器
   适用于冷热冲击较为频繁的场合                                            冰水机与半导体空调
   高细平面度(±0.02mm)                                                        CPU等电子元器件冷却
   符合RoSH要求，并提供定制化服务                                       美容美发设备

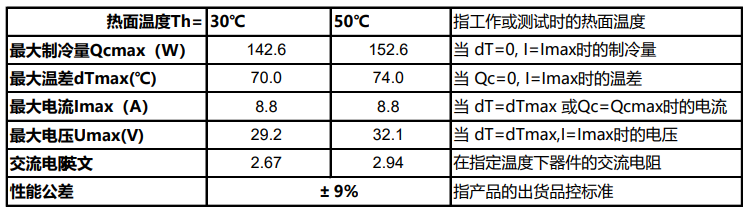

  性能参数

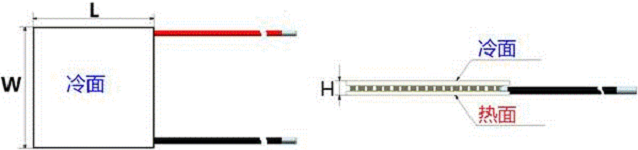

  几何尺寸

单位mm

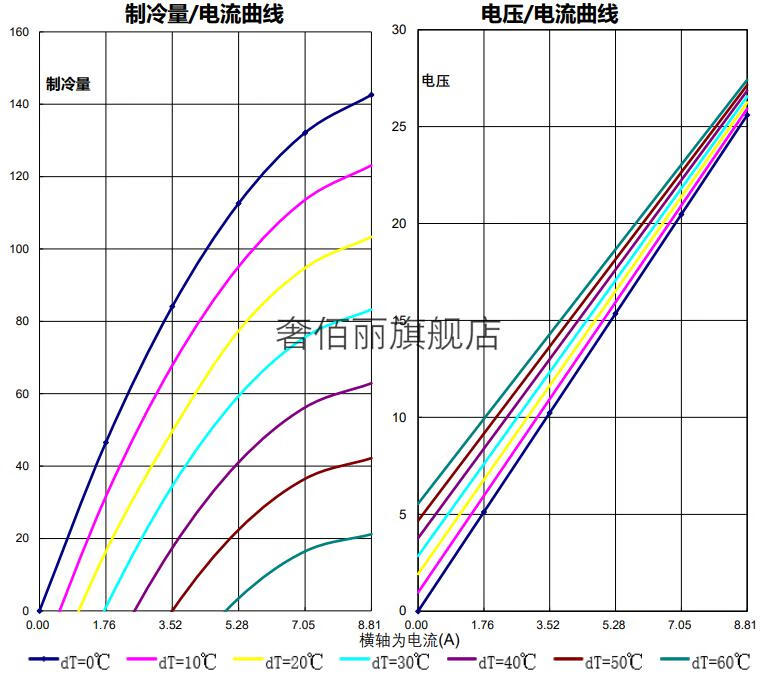

 性能曲线 (热面温度=25度)

安装注意

■ 使用直流(DC)电源供电；电压/电流应小于器件大电压/电流；
■ 使用前应当把制冷片安装到热端散热器上面，一般使用风扇和散热器散热或者水冷散热；
■ 在小于100℃的环境中使用和保存；
■ 安装时注意受力平衡，防止侧压或任何形式的撞击；
■ 本产品适用于0到60℃的温度循环，如应用于大范围的温度循环，需做相应的寿命；

产品快速选型

1、确定制冷对象(空间、液体、固体)是否有发热源，发热功率是多少；

2、使用的环境温度(℃)和制冷对象的目标温度(℃)是多少；   1项和2项快速判断是否合适用半导体制冷片。

3、确定产品能应用的大产品尺寸，从性能的角度看，尺寸越大，制冷效果会更好；

4、如果要求制冷功率大的话，可以考虑使用多片串联和并联来使用；

5、如果输入电压超过12V，建议考虑使用多片串联的方案；

6、散热效果越好，制冷效果越好；

7、温差越大，制冷效率越低；

 半导体制冷器的四个主要性能参数是指：
大电流Imax：指恒定热面温度Th，负载Qc为0的情况下，当ΔT达到ΔTmax 时的电流值为大电流值。
大电流Umax：指恒定热面温度Th，负载Qc为0的情况下，当ΔT达到ΔTmax 时的电压值为大电压值。
大温差ΔTmax：当冷面吸热量为0时，恒定热面温度，当I=Imax时时冷面与热面之间所能达到温度差的大值。
大吸热量QCmax ：恒定热面温度，冷面与热面之间温差ΔT=0时，当I=Imax时冷却面可以吸收的热量。

制程项目
●    热电材料电阻、热阻、塞贝克系数
●    晶片高度尺寸公差
●    金属化层结合力
●    金属化层可焊性
●    晶粒PN极
●    陶瓷片裂纹
●    焊点焊接质量
●    器件大温差、电阻、大制冷量测量         可靠性标准
●    一冷科技制冷片遵循以下标准：
●    美国军方标准:MIL-SDT-883E
●    通讯行业标准:Telcordia GR-468
●    温度循环器标准
可靠性项目
●    温度循环(Temperature Cycling)
●    温度冲击(Thermal Shock Testing)
●    高温储存(High Temperature Storage)
●    电流通、断循环(Power On/Off Cycling Test)
●    正反向电流循环(Reverse Power Cycling Test)
●    机械冲击(Mechanical Shock Testing)
●    变频振动(Variable Frequency Vibration Testing)
