- Aktie: 100
- Modell: 10122012904412
- Gewicht: 0.10kg
- Abmessungen: 50.00cm x 50.00cm x 50.00cm
Shipping: Free Shipping & Customs Tax included are subject to change, please refer to the quote you received.
Delivery: Accurate and precise order tracking. Learn more
Package Safety: Refund for your damaged or lost package. Learn more
Payments:
Shop with confidence
Inspect item by item, verify, conduct quality checks, and upload authentic photos of the products.
Consolidate and repackage all items to reduce international logistics costs and facilitate international transportation.
Our customer service is always here if you need help. Click here to chat with us or Chat on WhatsApp

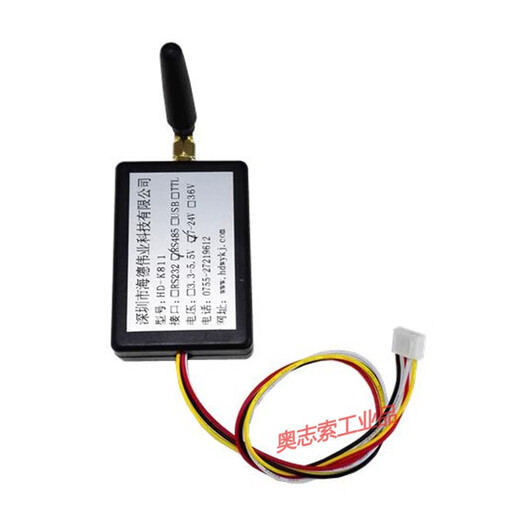

1. 功能特点：
HD-K8系列模块采用无线串口通讯方式，数据透明传输；无须任何协议，可直接代替RS232/RS485的有线连接应用，节省布线成本。支持宽范围供电模式。
2. 性能指标:
| HD-K8系列性能指标 | |
| 传输距离: | 空旷视距 1000-3000 米 (0.8kbps, +20dBm) |
| 穿透能力: | 垂直穿透5-10层楼板(0.8kbps, +20dBm) |
| 工作频率: | 采用ISM频道410-460MHz,可定制 |
| 发射功率: | 100mW (7级可调) |
| UART接口: | 多种速率可选 (高支持 115200bps) |
| 高灵敏度: | -132dBm超高灵敏度,GFSK/Lora调制方式 |
| 电压范围: | DC5.5-18V |
| 电 流: | 12.5mA(接收),120mA(发射). |
| 工作温度: | -30℃-70℃ |
| 体 积： | 65mm X45mm X16mm |
应用场景：
l无线抄表，电表,水表,气表
l智能空调，弱电自动化
l楼宇电梯小区安防，门禁，小区传呼
l智能，广告机，排队机，叫号机
l物联网无线传感器智慧农业
lPLC工业无线监测，调试
l工业自动化生产线数据采集
l工业和电力遥控、遥测,无线RS232/485数据采集
3.模块接口定义:
HD-K8模块,具体定义如下表：
| HD-K8管脚定义（7PIN引线方式，带数据指示灯） | ||||
| 引脚 | 定义 | 颜色 | 方向 | 说明 |
| 1 | GND | 黑色 |
| 接地GND, 0V |
| 2 | VCC | 红色 | 输入 | 直流DC 5.5-18V； |
| 3 | EN | 白色 | 输入 | 电源使能端，悬空或者高电平使能；低电平为待机状态 |
| 4 | RXD | 黄色 | 输入 | UART输入口，TTL电平。 |
| 5 | TXD | 橙色 | 输出 | UART输出口，TTL电平。 |
| 6 | ALT | 绿色 | 输出 | 默认为UART收发状态指示灯（低电平接收;高电平发送） |
| 7 | SET | 蓝色 | 输入 | 参数设计辅助接口，低电平进入UART设置模式 |
| HD-K8管脚定义（4PIN引线方式，带数据指示灯） | ||||
| 引脚 | 定义 | 颜色 | 方向 | 说明 |
| 1 | GND | 黑色 |
| 接地GND, 0V |
| 2 | VCC | 红色 | 输入 | 直流DC 5.5-18V； |
| 3 | RXD | 白色 | 输入 | UART输入口，TTL电平。 |
| 4 | TXD | 黄色 | 输出 | UART输出口，TTL电平。 |
注：第4、5脚默认为TTL接口，可选RS232(4-RX；5-TX)、RS485(3-B；4-A)接口。

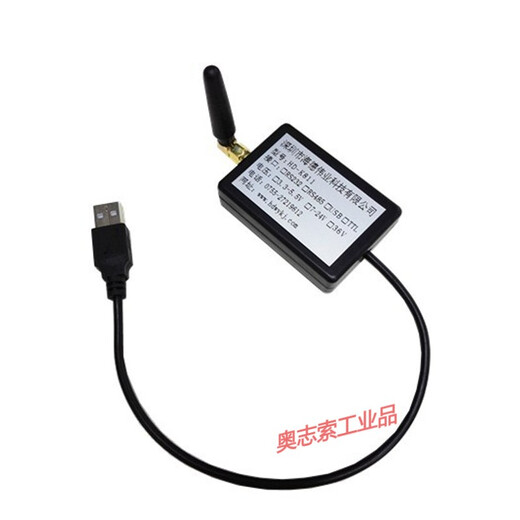

可提供标准USB2.0接口，支持WIN10，向下兼容方式。引线处有数据指示灯，默认为收发状态指示灯，即有数据时D灯会闪烁。
无线少要2个或以上才能工作，以上为未税单价！

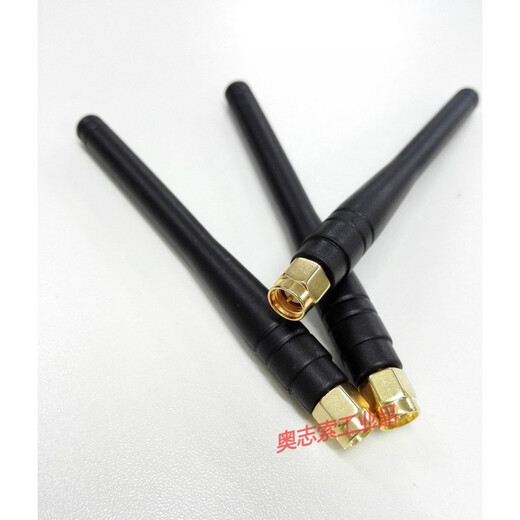

发货清单（标配）：一个模块，一根天线。
