06X701：体育建筑专用弱电设计安装
图集编号06X701
ISBN7-80177-637-2/TU.386
定价33.00 元
开本16
主编单位中建(深圳)设计顾问有限公司
北京华体联合科技有限公司
出版日期2007-01
本图集适用于体育场、综合体育馆、游泳馆的专用弱电的设计、施工安装。主要内容包括比赛专用弱电，包括计时计分及现场成绩处理，电视转播、电子显示屏、扩声、升旗等。本图集介绍了体育场的专用弱电，技术先进、资料详实。提供了、国内体育工艺及有关材料，不仅为该类工程各相关的前期设计提供配合资料，并完善了建筑电气设计中有关体育建筑的内容，指导专用弱电的设计与施工安装，提高工程质量。

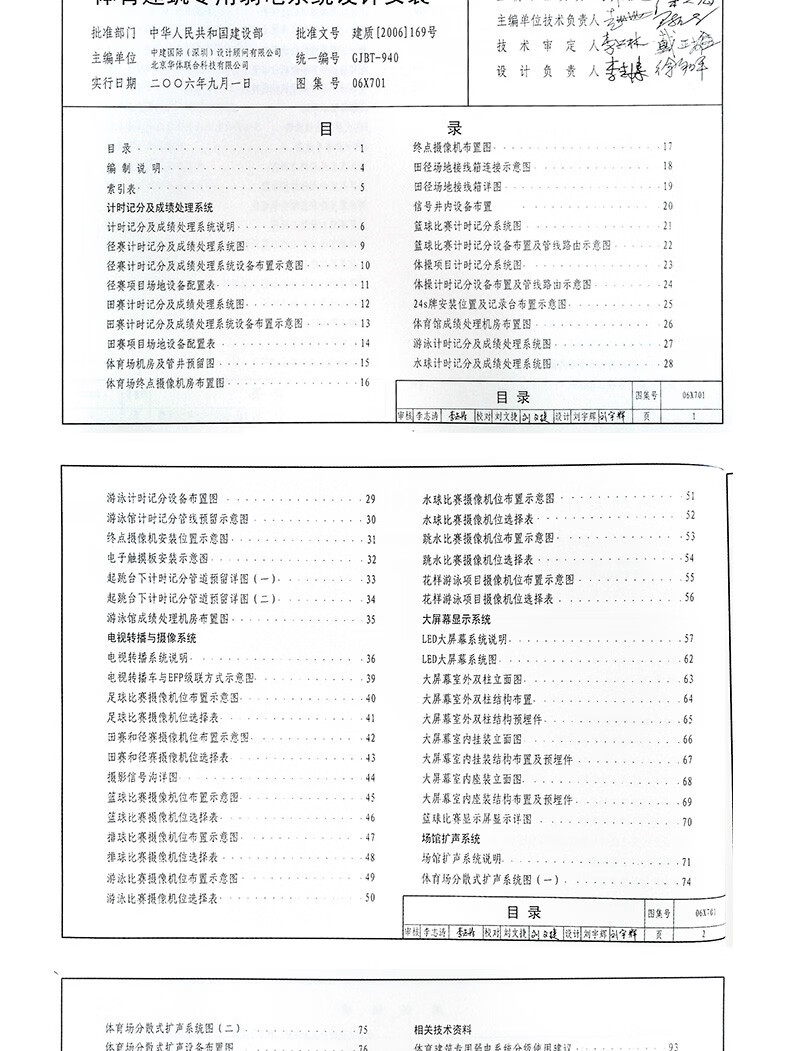

目 录 1

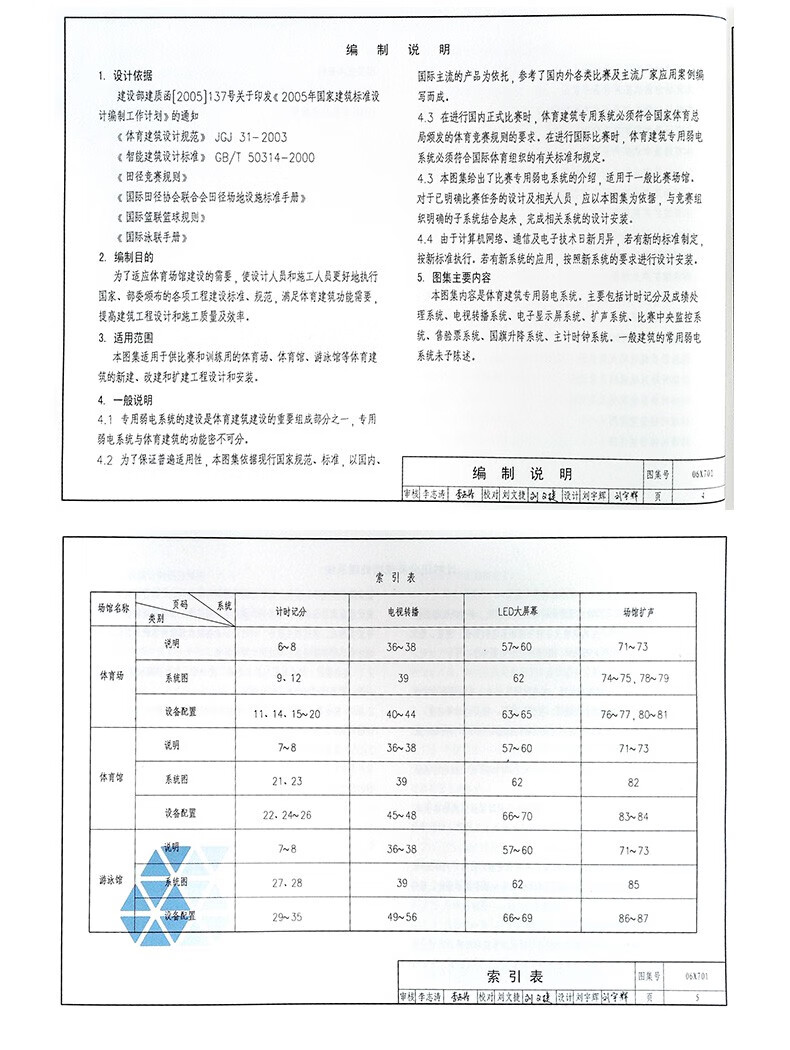

编制说明 4
索引表 5
计时记分及成绩处理
计时记分及成绩处理说明 6
径赛计时记分及成绩处理图 9
径赛计时记分及成绩处理设备布置示意图 10
径赛项目场地设备配置表 11
田赛计时记分及成绩处理图 12
田赛计时记分及成绩处理设备布置示意图 13
田赛项目场地设备配置表 14
体育场机房及管井预留图 15
体育场终点摄像机房布置图 16
终点摄像机布置图 17
田径场地接线箱连接示意图 18
田径场地接线箱详图 19
信号井内设备布置 20
篮球比赛计时记分图 21
篮球比赛计时记分设备布置及管线路由示意图 22
体操项目计时记分图 23
体操计时记分设备布置及管线路由示意图 24
24s计时牌安装位置及记录台布置示意图 25
体育馆成绩处理机房布置图 26
游泳计时记分及成绩处理图 27
水球计时记分及成绩处理图 28
游泳计时记分设备布置图 29
游泳馆计时记分管线预留示意图 30
终点摄像机安装位置示意图 31
电子角摸板安装示意图 32
起跳台下计时记分管道预留详图（一） 33
起跳台下计时记分管道预留详图（二） 34
游泳馆成绩处理机房布置图 35
电视转播与摄像
电视转播说明 36
电视转播车与EFP级联方式示意图 39
足球比赛摄像机位布置示意图 40
足球比赛摄像机位选择表 41
田赛和径赛摄像机位布置示意图 42
田赛和径赛摄像机位选择表 43
摄影信号沟详图 44
篮球比赛摄像机位布置示意图 45
篮球比赛摄像机位选择表 46
排球比赛摄像机位布置示意图 47
排球比赛摄像机位选择表 48
游泳比赛摄像机位布置示意图 49
游泳比赛摄像机位选择表 50
水球比赛摄像机位布置示意图 51
水球比赛摄像机位选择表 52
跳水比赛摄像机位布置示意图 53
跳水比赛摄像机位选择表 54
花样游泳项目摄像机位布置示意图 55
花样游泳项目摄像机位选择表 56
大屏幕显示
LED大屏幕说明 57
LED大屏幕图 62
大屏幕室外双柱立面图 63
大屏幕室外双柱结构布置 64
大屏幕室外双柱结构预埋件 65
大屏幕室内挂装立面图 66
大屏幕室内挂装结构布置及预埋件 67
大屏幕室内座装立面图 68
大屏幕室内座装结构布置及预埋件 69
篮球比赛显示屏显示详图 70
场馆扩声
场馆扩声说明 71
体育场分散式扩声图（一） 74
体育场分散式扩声图（二） 75
体育场分散式扩声设备布置图 76
体育场分散式扩声设备布置剖面A-A 77
体育场集中式扩声图（一） 78
体育场集中式扩声图（二） 79
体育场集中式扩声设备布置图 80
体育场集中式扩声设备布置剖面A-A 81
体育馆扩声图 82
体育馆扩声设备布置图 83
体育馆扩声设备布置剖面 84
游泳馆扩声图 85
游泳馆扩声设备布置图 86
扩声机房布置图 87
售验票、升旗与时钟
售验票说明及图 88
升降说明及图 89
标准时钟说明及图 90
标准时钟安装详图（一） 91
标准时钟安装详图（二） 92
相关技术资料
体育建筑专用弱电分级使用建议 93
LED显示屏技术数据 94
