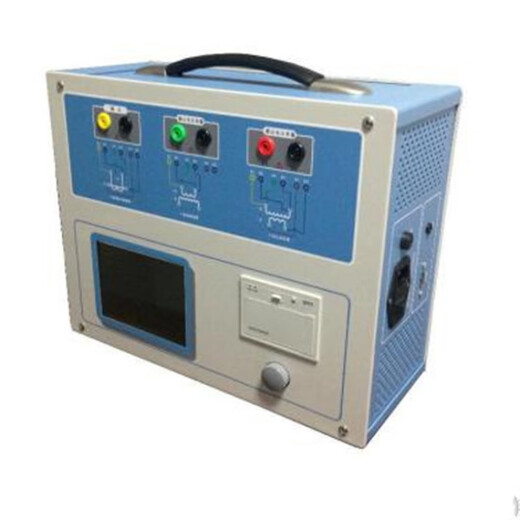

HZH1702 Portable PT/CT Transformer Analyzer

HZH1702 Portable PT/CT Transformer Analyzer
HZH1702 Portable PT/CT Transformer Analyzer
US$7,935.53
2 or more US$7,697.47
5 or more US$7,300.69
10 or more US$6,903.91
20 or more US$6,507.14
  • Stock: 99
  • Model: j10107163971523
  • Weight: 1.00kg
  • Dimensions: 100.00cm x 100.00cm x 100.00cm
Add to Cart
Buy Now
Add to Wish List

How to Order & Pay

Shipping: Free Shipping & Customs Tax included are subject to change, please refer to the quote you received.

Delivery: Accurate and precise order tracking. Learn more

Package Safety: Refund for your damaged or lost package. Learn more

Payments:

Shop with confidence

Inspect item by item, verify, conduct quality checks, and upload authentic photos of the products.

Consolidate and repackage all items to reduce international logistics costs and facilitate international transportation.

Our customer service is always here if you need help. Click here to chat with us or Chat on WhatsApp





HZH1702便携式PT/CT互感器分析仪









HZH1702便携式PT/CT互感器分析仪

应用指南
在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT仪器。装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、效率高、在国内处于ling先水平，是电力行业用于互感器的仪器。
满足以下场合：
1、适合电力科研院所进行互感器校验；
2、适合互感器制造厂家进行出厂校验；
3、满足电力部门性试验；
4、满足工程单位、盘柜企业交接试验。
HZH1702便携式PT/CT互感器分析仪
产品特性
1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等。
2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
3、可测量变比差与角差，比差zui大允许误差±0.1%，角差zui大允许误差±5min，能够进行0.2S级电流互感器的现场，变比测量范围为1～40000。
4、基于先进的变频法CT/PT伏安特性曲线和10%误差曲线输出zui大仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT。
5、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
6、满足GB1208（IEC60044-1）、GB16847(IEC60044-6)、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行。
7、简单方便，一键完成CT直阻、励磁、变比和极性，而且除了负荷外，CT其他各项都是采用同一种接线方式。
8、全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。
9、5.7寸图形透反式LCD，阳光下清晰可视。
10、采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
11、面板自带打印机，可自动打印生成的试验报告。
12、装置可存储1000组数据，掉电不丢失。
13、易于携带，装置重量＜9Kg。

产品参数

规格型号 HZH1702
用途 CT：励磁特性、变比、极性、二次绕组电阻、二次负荷、比差以及角差等要求；
PT：励磁特性、变比、极性、二次绕组电阻等要求。
工作电源 输入电压 185Vac～250Vac
允许输入电压 85Vac～264Vac
频       率 50/60Hz
允许频率 45Hz～65Hz
输入功率 800VA
接       头 标准交流插口60320
CT变比
准确度		 变比1～2000 0.05%(典型值)/0.1%(保证值)
变比2000～5000 0.07%(典型值)/0.2%(保证值)
变比5000～40000 0.1%(典型值)/0.5% (保证值)
PT变比
准确度		 变比1～2000 0.05%(典型值)/0.1%(保证值)
变比2000～5000 0.07%(典型值)/0.2%(保证值)
变比5000～40000 0.1%(典型值)/0.5%(保证值)
相位测量 分  辨 率 0.01min
准  确 度 2min(典型值)/5min(保证值)
二次绕组
电阻测量		 范       围 0Ω～300Ω
分  辨 率 1mΩ
准  确 度 0.1%(典型值)/0.2%±2mΩ(保证值)
交流负载
测量		 范       围 0VA～1000VA
分  辨 率 0.01VA
准  确 度 0.1%(典型值)/0.2%±0.02VA(保证值)
输       出 输出电压 0Vac～180Vac
输出电流 0Aeff～12Aeff(36Apeak)
输出功率 0VAeff～800VAeff(1800VApeak)
环境条件 运行温度 -10℃～ 50℃
存储温度 -25℃～ 70℃
相对湿度 5%～95%，不结露
物理特性 尺       寸 360×285×145mm3
重       量 ≈8kg(不包括附件)
