VK702Hpro 24-bit USB data acquisition card iepe supports labview 100K sampling rate VKUSB 1 day

VK702Hpro 24-bit USB data acquisition card iepe supports labview 100K sampling rate VKUSB 1 day
VK702Hpro 24-bit USB data acquisition card iepe supports labview 100K sampling rate VKUSB 1 day
VK702Hpro 24-bit USB data acquisition card iepe supports labview 100K sampling rate VKUSB 1 day
VK702Hpro 24-bit USB data acquisition card iepe supports labview 100K sampling rate VKUSB 1 day
VK702Hpro 24-bit USB data acquisition card iepe supports labview 100K sampling rate VKUSB 1 day
VK702Hpro 24-bit USB data acquisition card iepe supports labview 100K sampling rate VKUSB 1 day
VK702Hpro 24-bit USB data acquisition card iepe supports labview 100K sampling rate VKUSB 1 day
VK702Hpro 24-bit USB data acquisition card iepe supports labview 100K sampling rate VKUSB 1 day
VK702Hpro 24-bit USB data acquisition card iepe supports labview 100K sampling rate VKUSB 1 day
US$12.65
  • Акции: 100
  • Модель: 10106862725715
  • Вес: 1.00kg
  • Размеры: 5.00cm x 5.00cm x 5.00cm

How to Order & Pay

Shipping: Free Shipping & Customs Tax included are subject to change, please refer to the quote you received.

Delivery: Accurate and precise order tracking. Learn more

Package Safety: Refund for your damaged or lost package. Learn more

Payments:


Shop with confidence

Inspect item by item, verify, conduct quality checks, and upload authentic photos of the products.

Consolidate and repackage all items to reduce international logistics costs and facilitate international transportation.

Our customer service is always here if you need help. Click here to chat with us or Chat on WhatsApp

Please log in to view detailed product descriptions and select product options.

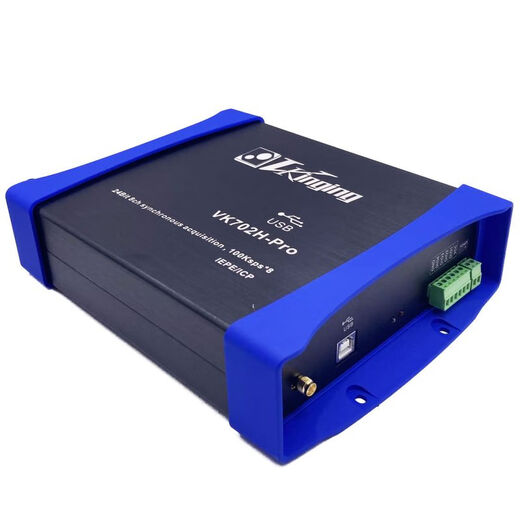

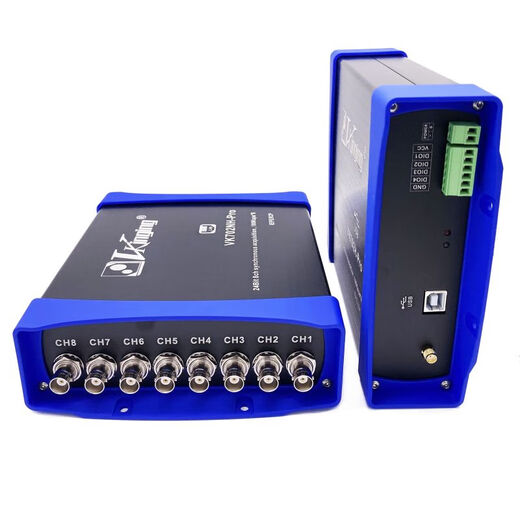

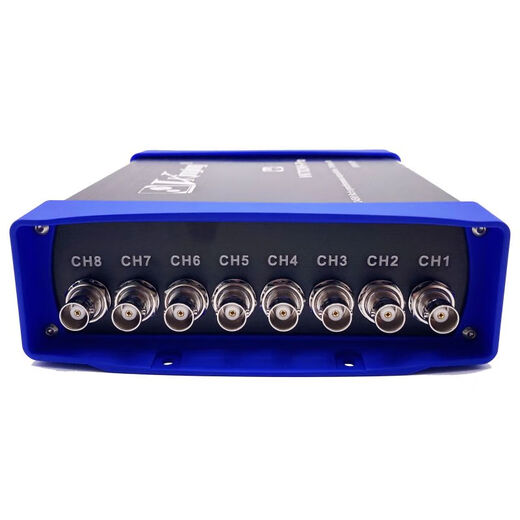

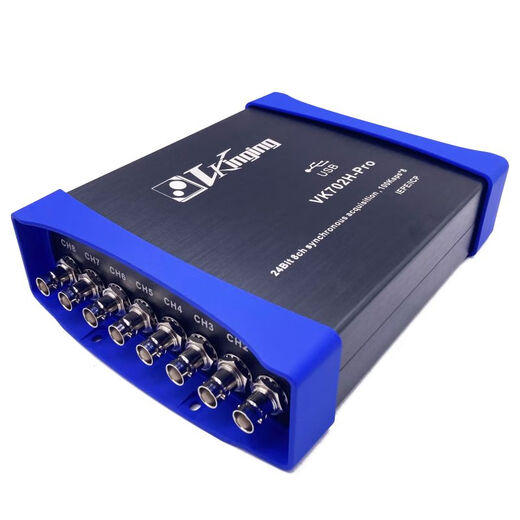

 VK702H-Pro USB 24位数据采集卡

        VK702H-Pro是一款USB型高速数据采集卡,前置放大单元 、8通道前置放大输入,24位分辨率,每通道最高采样率100ks ps八通道800ksps、精密前置增益放大的特点。本产品采用了 多个高精度24位ADC单元及配合本公司多年积累开发的前置差 分放大模块,使得本产品具有高速率、高分辨率、高精度、超 低噪音、高抑制比、测量范围广、低温漂的优点,适合精密高 速率采集的各种场合使用。

        本采集卡扩展为系列版本,插拨连接器版本VK702H, 对应 以太网型为VK702NH, VK702NH-PRO。 VK702H-Pro采集卡所有元器件皆为工业等级,采用全金属 屏蔽, 可适应工业干扰强烈场合应用,并具有防潮、防震和抗干 扰的优点。



 产品特性

*  ADC高达 24 位分辨率,USB 接口

* 输入范围:0 ~±10V

* 速率高:800ksps; 每通道最高100kps 的采样速率

* 4路 IO 端口,可配置输入输出

* 可配置 2 路 PWM

* 可配置 1 路计数输入

* 可配置 1 路 DAC 输出

* 高精度参考基准:2.5V ±0.05%

*  ADC 输入共模信号抑制比:>140dB

* 差分输入,可测量差动信号

* 高速 USB 数据传输,方便热插拨

* 输入阻抗:1000MΩ

* 输入噪音抑制比:>110dB

* ADC 非线性 THD:>100dB

* 温度漂移: <2 μV/°C

* 金属屏蔽外壳:抗干扰能力强

* 整机采用超低噪音工业级器件,低温漂,抗干扰能力强

* 可配置外部IO端口触发采集



产品应用


*微弱信号测量采集                           *低噪音数据采集


*高分分辨率信号测量                       *高阻差分信号测量

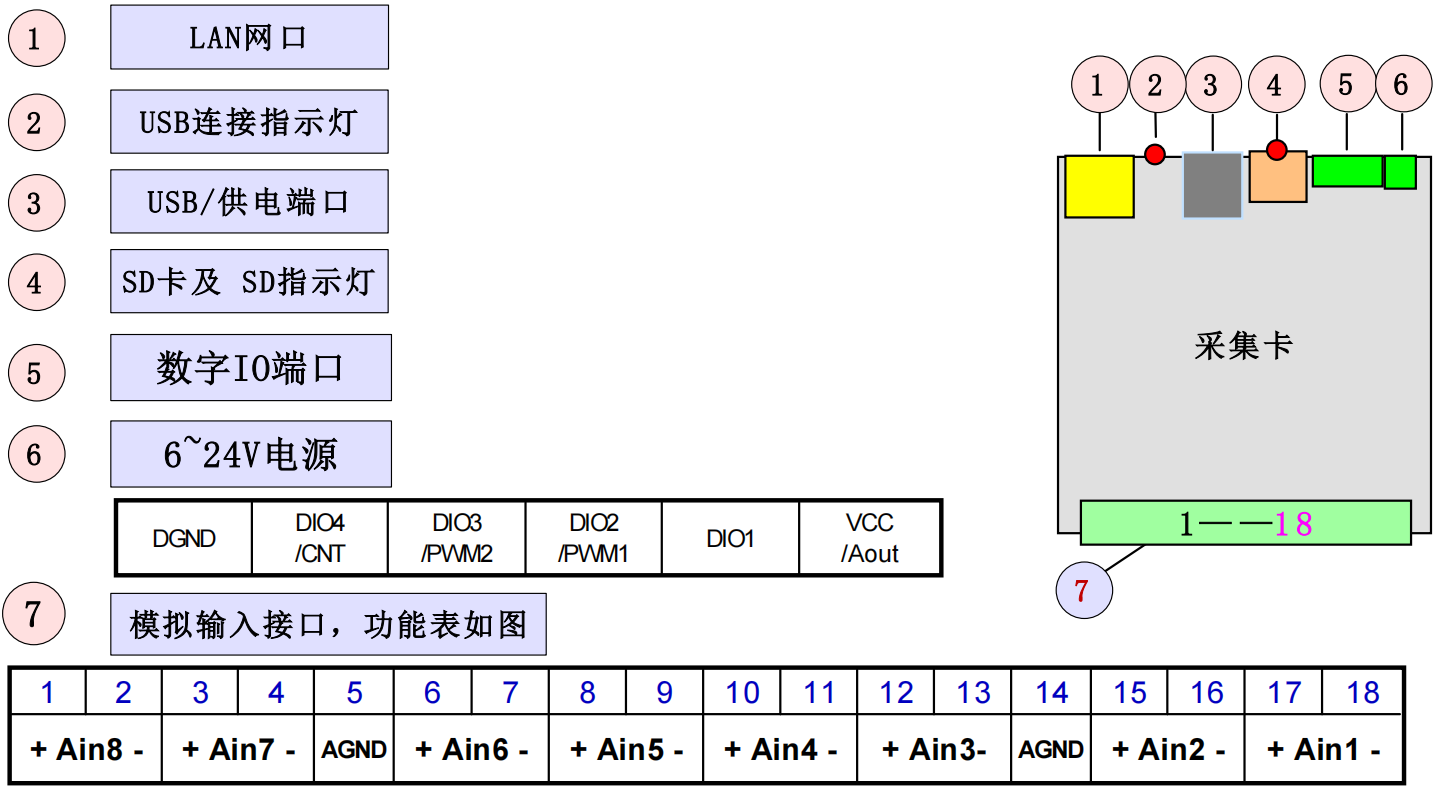

采集卡端口示意图



采集100uV正弦波的波形



采集2V正弦波的波形



数据保存到EXCEL




AD模拟量输入功能


*AD类型:双极性 24位(Bit)             *采样率:8通道共800k采样率,每通道最大每秒100K采样


*输入阻抗:1000M欧姆                   *电压输入量程:8通道±1mV ~ ± 10V八种量程选择


DA模拟量输出功能


*通道数:1路16位(Bit),输出电压范围(OutputRange):0 ~ ±10V


DI数字量输入输出功能


*通道数:4路,兼容电平电压:+5V或+3.3V


PWM功能


*通道数:2路独立PWM可调 1~1Mhz范围,0.0~1.0占空比可调


计数功能


*脉冲计数测量:1路,高电平为3.3V或5V,最大计数为4294967295


采集卡使用软件说明

     VK702H-Pro USB数据采集卡可工作在WIN11/Win10/WIN7、LINUX等常用操作系统中,并提供Python,VB,VC, C#、C++Builder, VB,Delphi,Labview/Labwindows,Matlab等常用编程语言调用的动态链接库,编程函数接口简单易用,易于编写应用程序,提供Python,VB,VC, C#、C++Builder, VB,Delphi,Labview/Labwindows,Matlab等例程。


发货清单

1.采集卡*1
2.1米镀金无氧铜高速数据线*1
3.USB驱动和例程等资料包(网盘下载或通过邮箱发送)



公司网站:www.vkinging.com


TEL:13713506352
