KREVOR KLH2575H 数字接地电阻测试仪 防雷 避雷接地线接地 充电式 KLH2575三线制苏州发

 本仪表根据IEC61010安全规格进行设计、制造、检验。
 任何情况下，使用本仪表应特别注意安全。
 测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。
 注意本仪表机身的标贴文字及符号。
 使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
 测量过程中，严禁接触裸露导体及正在测量的回路。
 确认导线的连接插头已紧密地插入仪表接口内。
 请勿在测试端与接口之间施加超过100V的交流电压或直流电压，否则可能损坏仪表。
 请勿在易燃性场所测量，火花可能引起爆炸。
 仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
 请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
 给电池充电时，请确认测试线已移离仪表，仪表处于关机状态。
 仪表显示电池电压低符号“ ”，应及时充电。
 注意本仪表所规定的测量范围及使用环境。
 使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。
 由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
 仪表及手册中的“ ”安全警告标志，使用者必须严格依照本手册内容进行安全操作。

二． 简介
接地电阻测试仪又名三线接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表，采用了超大LCD灰白屏背光显示和微处理机技术，满足二线、三线测试电阻要求。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表测试精准、快速、简捷、稳定可靠等特点。
接地电阻测试仪由微处理器控制，可自动检测各接口连接状况及地网的干扰电压、干扰频率，并且具测试辅助接地极电阻值功能。同时存储300组数据，电阻测量范围：0.01Ω～200KΩ，接地电压范围：0.01～600.0V。可通过监测软件在线监测数据，USB数据上传PC并具有智能报警提示等独特功能。

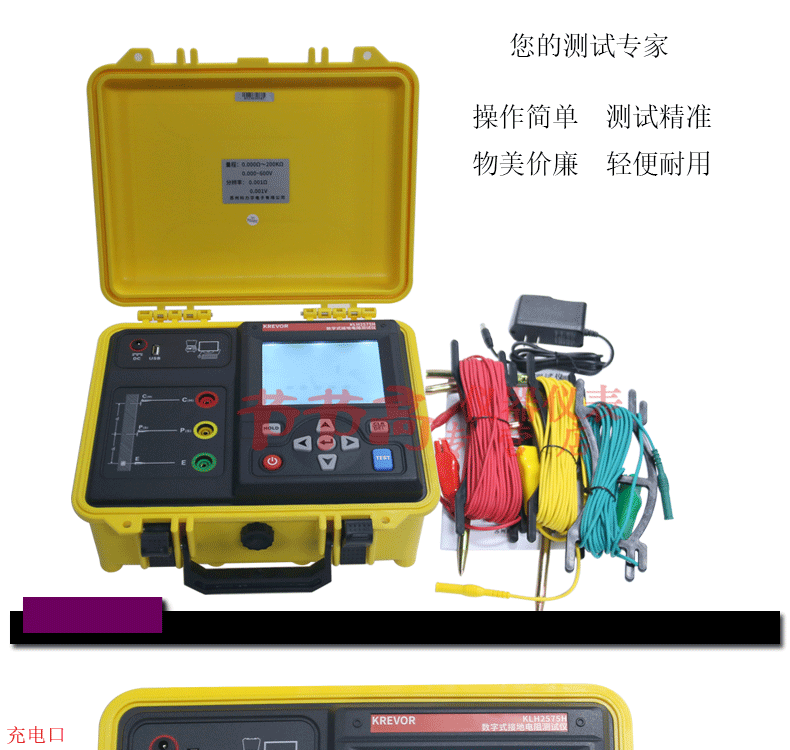

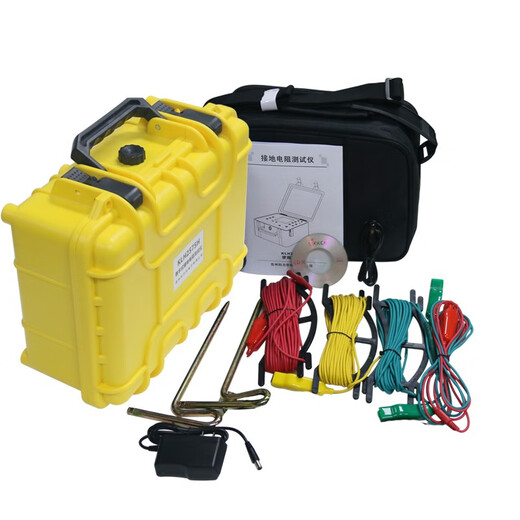

接地电阻测试仪由主机、监控软件、测试线、USB线、接地棒组成，具有历史数据读取、查阅、保存、报表、打印等功能。

测试线长 3条：红色15m，黄色10m，绿色5m各1条
简易测试线 2条：红色1.6m，绿色1.6m各1条
辅助接地棒 2根：φ10mm×200mm
测量时间 对地电压：约2次/秒；接地电阻：约3秒/次
测量次数 5000次以上
线路电压 测量对地电压：AC 600V以下测量
USB接口 具有USB接口，软件监控，存储数据可以上传电脑，保存打印
通 讯 线 USB通讯线1条，长1.5m
数据存储 300组，闪烁显示“FULL”符号表示存储已满
数据查阅 数据查阅功能：“MR”符号显示
溢出显示 超量程溢出功能：“OL”符号显示
报警功能 测量值超过报警设定值时发出报警提示
电池电压 电池电量实时显示，电池电压低时提醒及时充电
自动关机  15分钟 无操作自动关机
质 量 仪表： 2645g(含电池) 总质量含配件及包装5.95KG
工作温湿度 -10℃～40℃；80%rh以下
存放温湿度 -20℃～60℃；70%rh以下
过载保护 接地电阻：E-H、E-S各端口间AC 280V/3秒
绝缘电阻 10MΩ以上(电路与外壳之间500V)
耐 压 AC 3700V/rms(电路与外壳之间)
电磁特性 IEC61010-4-3，无线频率电磁场≤1V/m
适合安规 IEC61010-1、IEC1010-2-31、IEC61557-1,5、CAT Ⅲ 300V

KLH2576 四线制接地电阻测试仪 介绍 如下：

二. 技术规格

功 能 接地电阻、土壤电阻率测试；接地电压、交流电压测试

电 源 11.1V 2600mAh 可充锂电池

背 光 可控白屏背光，适合昏暗场所使用

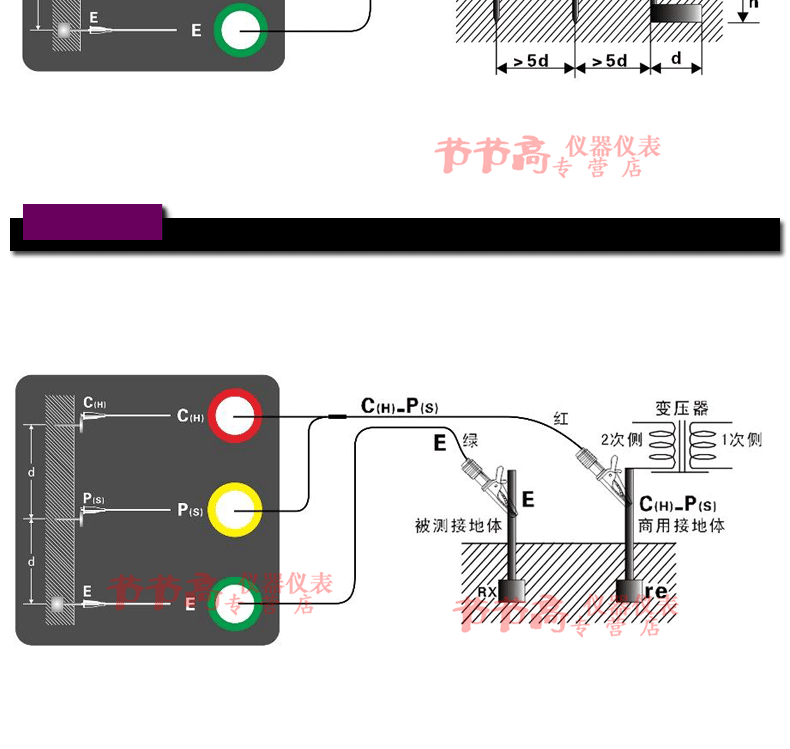

测量方式 精密 4 线、3 线法测量、简易 2 线测量接地电阻

 接地电阻：额定电流变极法，测量电流 20mA Max

测量方法 土壤电阻率：四极法(温纳法)

对地电压：平均值整流(P(S)-ES 接口间）

 二三四线法测量接地电阻(R)：0.000Ω～200.0kΩ

量 程 土壤电阻率(ρ)：0.000Ωm~9999kΩm

 接地电压： AC 0.001V～600V（50Hz/60Hz）

 二三四线法测量接地电阻(R)：0.001Ω

最高分辨率 土壤电阻率(ρ)：0.01Ωm

 接地电压：0.001V

二三四线法测量接地电阻(R)：

1．0.000Ω～10.00kΩ: ±2%rdg±5dgt

2．10.0K~100.0kΩ: ±3%rdg±5dgt

3．100.0K~200.0kΩ: ±3.5%rdg±5dgt 精 度

注： 干扰电压 5V 时的附加误差≤±5%rdg±5dgt

土壤电阻率(ρ)：根据 R 的测量精度而定

（ρ=2πaR (a:1 m～100m)；π=3.14）

接地电压： ±2%rdg±5dgt（50Hz/60Hz）

测试电压波形 正弦波

测试频率 412Hz、825Hz、1280Hz (自动选频)

3 短路测试电流 AC 20mA max

开路测试电压 AC 90V max

电极间距范围 1m～100m

接地电阻：0.000Ω～200kΩ 全自动换档 换 挡

土壤电阻率：0.00Ωm～9999kΩm 全自动换档

LCD 6 位 LCD 显示，白屏背光

测量指示 测量中 LED 闪烁指示，LCD 倒计数，进度棒图指示

仪表尺寸：约 320mm(长)×275mm(宽)×145mm(高) 尺 寸

外包装尺寸：约 400mm(长)×245mm(宽)×335mm(高)

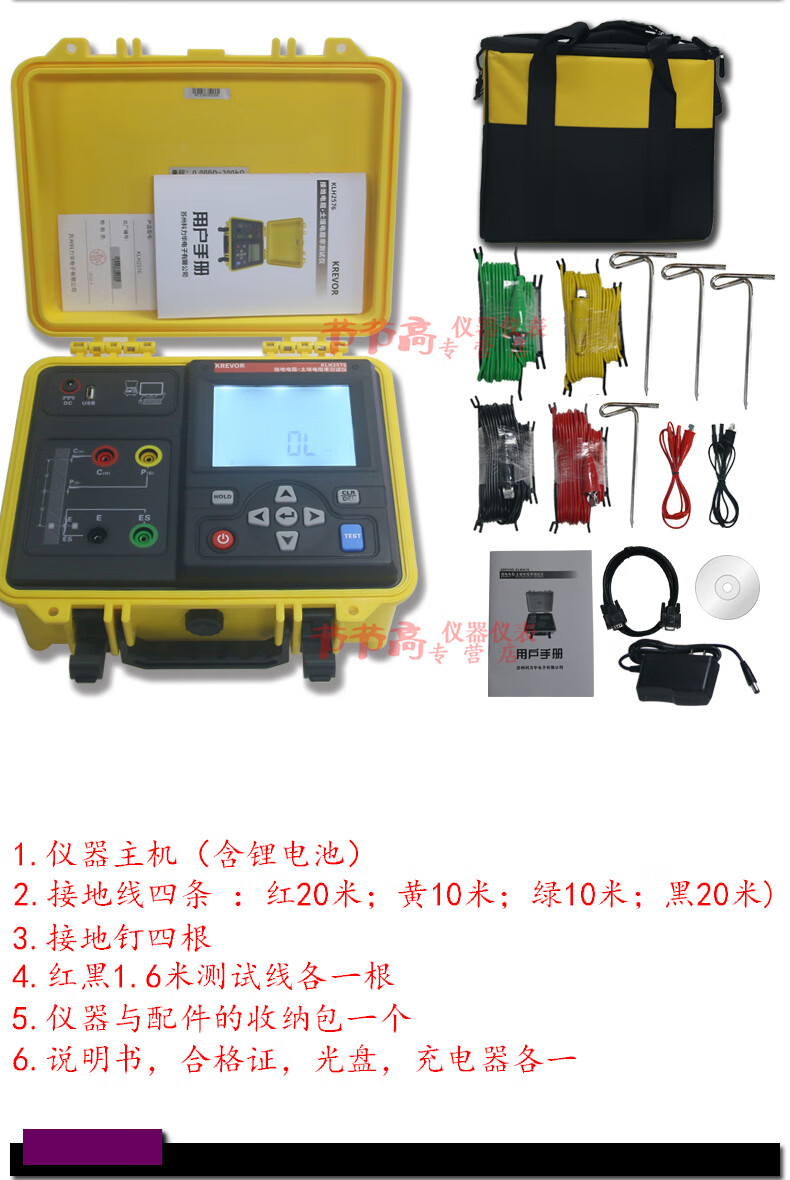

标准测试线 4 条：红色 15m，黑色 15m，黄色 10m，绿色 10m 各 1 条

简易测试线 2 条：红色 1.6m，黑色 1.6m 各 1 条

辅助接地棒 4 根：约φ10mm×200mm

对地电压：约 2 次/秒；接地电阻：约 7 秒/次；土壤电阻率： 测量时间

约 7 秒/次

测量次数 5000 次以上(短路测试，测 1 次，停 30 秒再测)

线路电压 AC 600V 以下测量

通讯接口 具有 USB 接口，存储数据可以上传电脑，保存打印

通 讯 线 USB 通讯线 1 条，长 1.5m

数据保持 保持数据时“HOLD”符号指示

数据存储 99 组，“HOLD”存储指示，显示“FULL”表示存储已满

数据查阅 查阅数据时“READ”符号指示

溢出显示 超量程溢出时“OL”符号指示

干扰测试 自动识别干扰信号，干扰电压高于 5V“NOISE”符号指示

报警功能 测量值超过报警设定值时，产生“嘟--嘟--嘟--”报警提示

电池电压 当电池电压不足时，仪器屏幕闪动，提示准备自动关机
