HPLC采集器 东软鼎信HPLC载波采集器 II型电表采集器 485采集器 645/698版HPLC载波II型采集器 0.7-

国网南网II型采集器 东软和鼎信载波采集器

2013版

说明:本产品是适用于自户的版本,不适用于国南网。

上行与集中器通信支持各厂家集中器通信规约：Q／GDW1376.1-2013版规约，Q／GDW376.1-2009版规约和南网的2013版和2016版规约。

上行通信方式:载波方式。

下行与电表通信支持的各厂家电表通信规约：DL/T645-1997，DL/T645-2007，2009版电表，2013版电表。

下行与电表通信方式:485接口,支持电表接入数量32只

采集器类型：II型采集器。

安装方式：背部标准导轧式，配有电源和485合计4根通用接线。

有多种大品牌采集器和集中器和电表具体请联系客服旺旺，量大从优。



HPLC高速载波II型采集器(新一代产品)

中心频率：0.7-3MHZ

特点：

       通用所有厂家的HPLC。

HPLC高速载波电力线载波通信芯片，它将模拟前端、基带调解调、数字信号处理、CPU内核及丰富的功能外设集于一体，提供物理层（PHY）、介质访问控层（MAC）、适配层（ADP）、网络层（NET）、应用层（APP）等完整的电力线通信解决方案。

相比传统的窄带芯片硬件资源更丰富，通信信号带宽宽，传输速率高，抗干扰能力强，在满足电网抄表应用需求的前提下，又可满足智能电网的各种扩展应用，同时还可以为智能应用提供高速可靠的解决方案。集成了ARM处理器、1MB SRAM、Cache FLASH及UART、SPI、GPIO等接口，SSC1668集成标准的以太网RMII接口。

芯片特点

1. 40nm Flash工艺，SoC芯片集成度高、FLASH内置，外围成本低
2. OFDM正交频分复用调技术
3. 通信速率： 最高达6Mbps
4. 通信频带： 0.7MHz~12MHz
5. 功耗更低： 静态0.27w/动态1w
6. 支持新国网HPLC互联互通标准和旧国网互联互通标准，支持频段切换功能：四个频段，六种模式

模式	标准	频段	频段范围（MHz）	子载波数量	载波起始编号	载波截止编号
1	新标准	0	1.953~11.96	411	80	490
2	新标准	1	2.441~5.615	131	100	230
3	新标准	2	0.781~2.930	89	32	120
4	新标准	3	1.758~2.930	49	72	120
5	旧标准	0	1.953~11.96	411	80	490
6	旧标准	1	2.441~5.615	131	100	230



载波II型采集器270KHZ



概述



II型采集器应用于东软远程集中抄表系统，完成载波信号和RS485信号的转换，从而实现对具有485 接口的非载波电能表的抄读。它综合了东软先进的电力线载波通 信技术，具备信号转换、数据采集等功能。能够很好满足在低压 用电信息采集系统中远程抄表等方面的应用需求，符合DL/T 645-1997和DL/T 645-2007相关标准及国家电网信息采集系统系列标准的要求。

功能

1、可使用红外和载波对采集器进行抄读；

2、支持无地址透传抄表；

3、具有电源、工作状态、通信状态等指示；

4、支持通过载波进行参数查询和设置。

特点

1、安装方便，使用简单，运行稳定，维护方便；

2、依靠东软先进的载波通信技术，通信效果好；

3、CPU使用STM8S005，处理速度快，运行稳定；

4、控芯片软件上做了大量处理，能兼容各种现场RS485表类型；

5、优异的电磁兼容性能，在高压尖峰脉冲、强磁场、强静电、雷击浪涌、温度大范围变化等干扰下系统能精准抄表。

载波参数

中心频率：270.47kHz(简称270k)

调方式：BFSK

带宽：30kHz(±15kHz)

接收灵敏度：<100uVrms

通信速率：100bps-800bps

工作温度范围：-45℃～85℃（工业级）

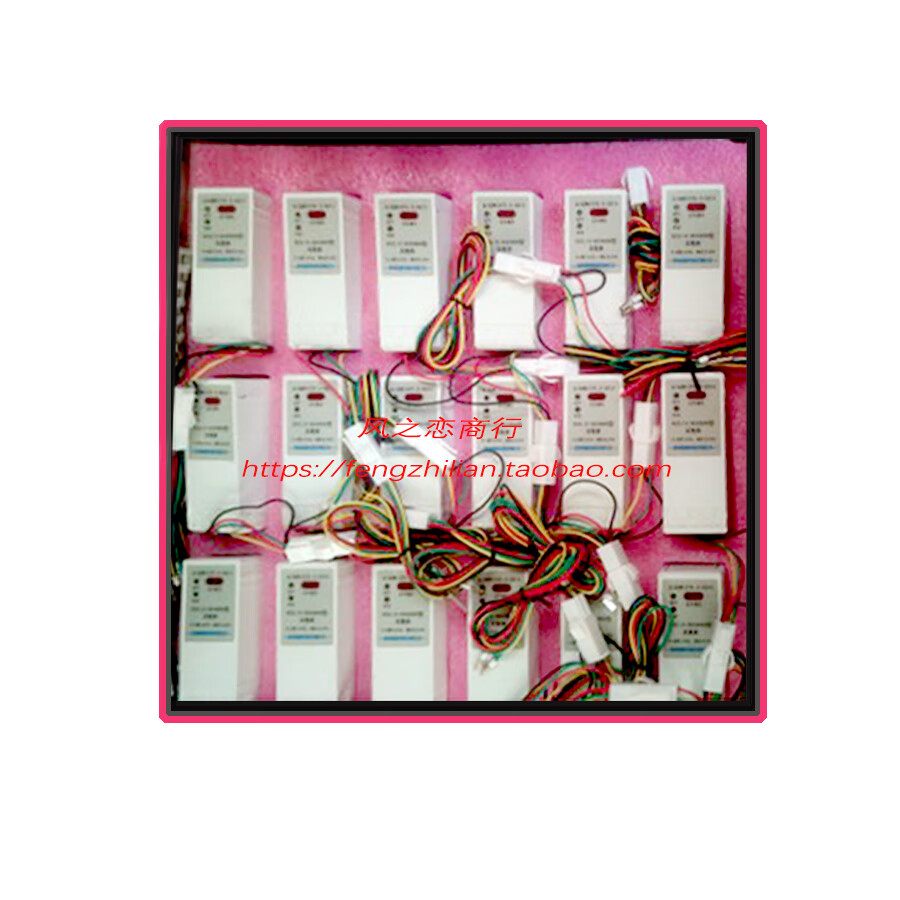

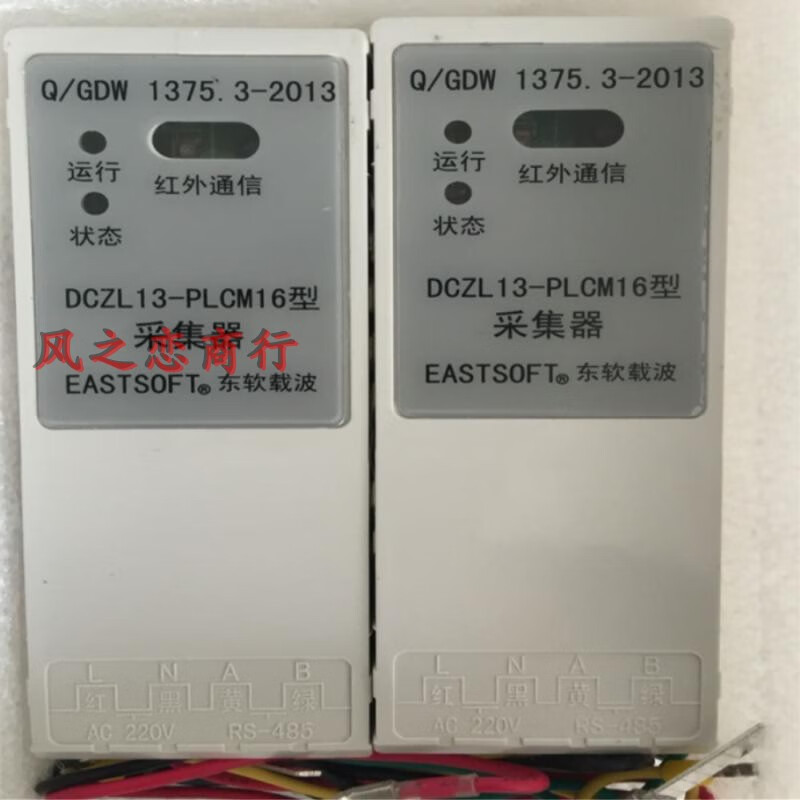

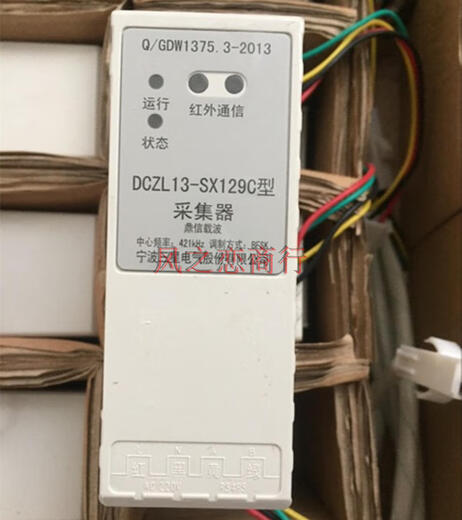

II型载波采集器部分实物照

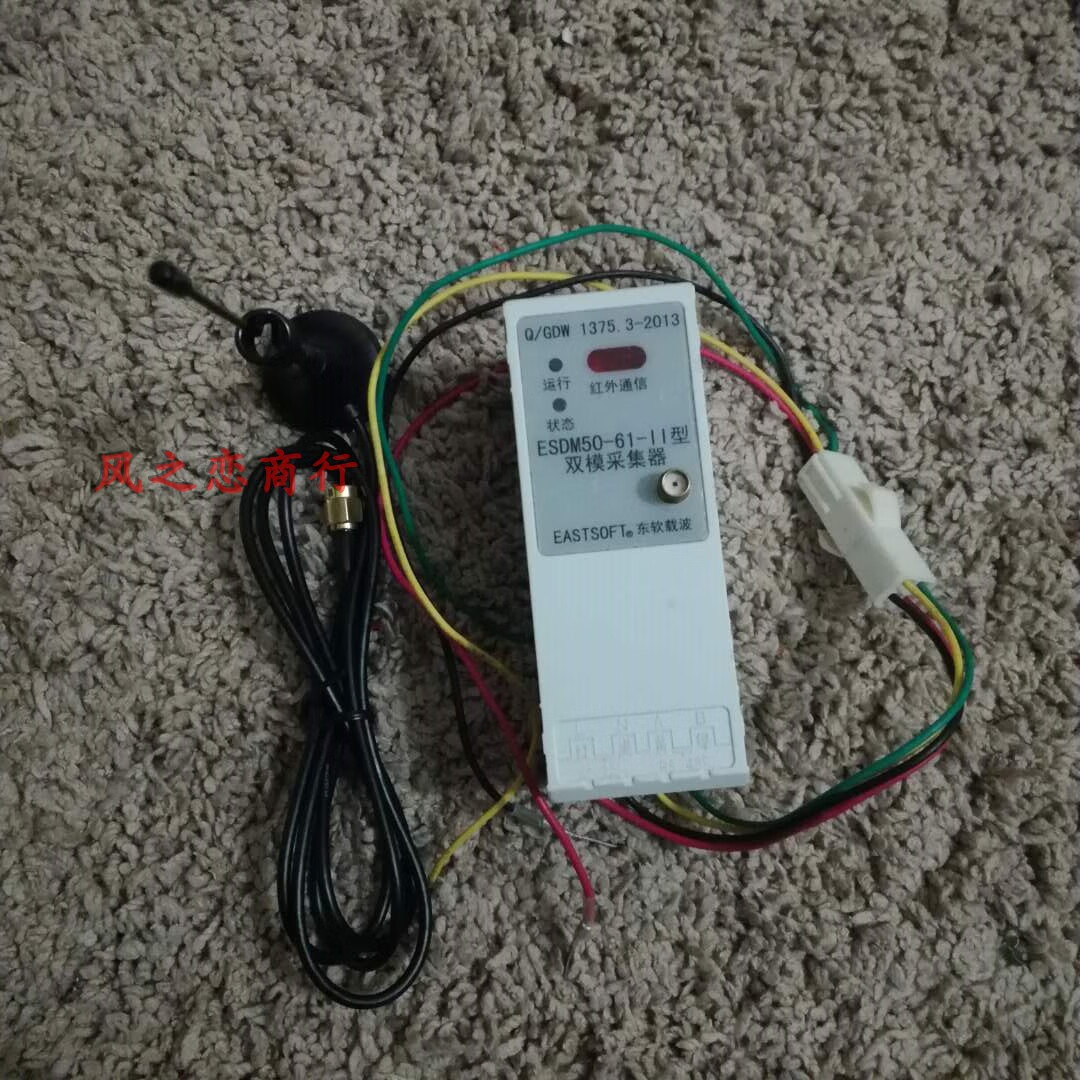

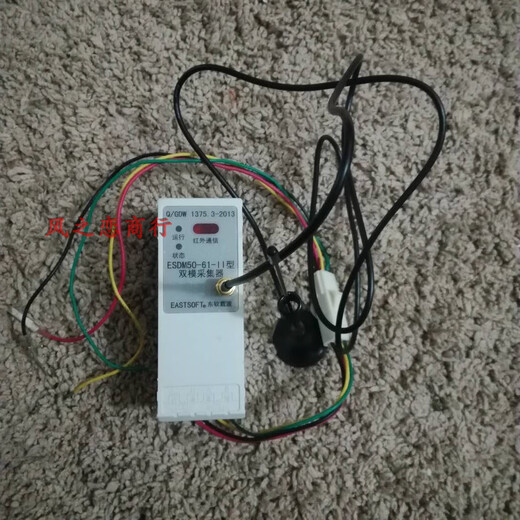

双模II型采集器ESDM50-61-II



概述

  ESDM50-61-II是载波+无线双模采集设备。载波采用SSC1650芯片，调方式为OFDM，中心频点为330.47kHz;无线采用我公司自主研发的RFT5361芯片，工作在470MHz-510MHz频段。模块的外形尺寸、接口定义、通信协议等完全符合国家电网最新标准要求。双模II型采集器用于电力线通信环境较差的情况，以无线通信弥补电力线通信的不足。

 同时，基于SSC1650单芯片的双通道II型采集器具有中继器的功能，设备配置为中继器模式，即可作为中继器使用。

通讯原理

 SSC1650可同时支持电力线载波信道与无线信道的双信道通信模式，两个信道的检测与使用由SSC1650自动完成。当采集器上电时，SSC1650会自动检测是否存在无线信道，如果检测结果为是，则在以后的网络运行中将自动选择干扰最小，路径效率最高的信道进行通信。两个信道在使用过程中相互独立，在逻辑上互不影响。也就是把台区中的双信道节点划分为两个独立运行的网络，一个是电力线载波网络，另一个是无线网络。针对抄表任务，只要有一个信道抄读成功即算抄读成功，当载波信道忙碌而无线信道空闲则会采用无线信道进行通信，反之同理，这样的并行处理，提高了系统的运行效率与稳定性。
     电力线通信环境复杂，负载动态变化范围大，时变噪声、脉冲干扰对通信效果影响较大，在特定时间、环境可能出现载波通信的“孤岛”现象，选择载波与微功率无线相组合的运行方式能够很好解决这个问题，提高系统的实时性，实现采集系统“全覆盖、全采集”的目标。
     实际应用中，双通道II型采集器一般使用通信效果较好的外置天线。

特点

1、依靠东软先进的载波、无线通信技术，抄表成功率高；

2、器件选择严格，产品质量可靠；

3、满足国网标准中的EMC测试要求；

4、128bits AES加密保障通信安全性；

5、电力线载波信道和微功率无线信道，两个信道相互独立，同时收发；

6、通过“异构网”方式优化整合形成多种通信网络模型（全载波网络模型、全无线网络模型、载波和无线混合网络模型），优势互补，发挥各自技术长处，消除通信盲点；

7、支持多表、多信道同时升级，提升升级效率；

8、即插即用，无需设置。

参数

载波技术参数：

（1）调方式：OFDM正交频分复用技术；

（2）通信速率：5.6kbps到45kbps自适应，最高可达150kbps；

（3）中心频率：330.47KHz；

无线技术参数：

（1）调方式：支持FSK调解调方式；

（2）通信速率：数据通信速率支持10kbps；

（3）频率范围：470MHz-510MHz；

采集器技术参数：

（1）同时支持载波与无线双信道通信；

（2）支持采集器模式以及中继器模式；

（3）满足国网通信单元互换性要求。







质量保障：正品全新原装保证，购买主质保期1年。
