ADT工厂直销，产品性能优良，口碑超好产品，全检通电发货。
本商品除了笔记本，也支持Intel NUC主板， STX主板， ITX主板，显卡外接， 有M.2 NVMe接口才可以使用。
公司品牌：ADT（尔达特）电子
产品型号：ADT-F4C、ADT-F4Q、ADT-F9G、F9G-BK7-L50、F9G-BK7-L50-F4C
产品名称： OCuLink外接显卡坞
传输速度： PCIe 4.0 x4，有效带宽64Gbps ，可向下兼容PCIe 1.0 / 2.0 / 3.0
产品用途：用于显卡外接或其他PCIe设备
产品描述：OCuLink是通过电脑主板NVME固态硬盘插槽转接出来的接口，NVME走纯PCIe通道，所以OCuLink外接显卡坞走的也是PCIe通道，性能损耗小。相较于传统雷电转接方案，OCuLink在PCIe 4.0 x4的情况下的有效带宽可达到64Gbps，远超雷电方案。
友情提示：OCuLink不支持热插拔
电源说明：支持标准型ATX 500W以上电源， 电源需请买家自行准备
采购提示：务必先买1~2个样品验证无误后再大批量采购。 本店可开立普票，如需开票请于提交订单时联系客服。
连接器规格：
?8?5 Support cable to board application
?8?5 Small size design: pitch 0.5mm connector
?8?5 Excellent SI performance: signal rates up to PCIe4 16GT/s and SAS 4.0 24Gbps
?8?5 Supports 85 ohm impedance applications 100 ohm is available on request
?8?5 RoHS compliant. Halogen free is available on request
产品型号说明:
| 型号 | 产品说明 | 速度带宽 |
| ADT-F9G | OCuLink SFF-8612 母座转PCIe x16 显卡坞 | PCIe 4.0 x4 |

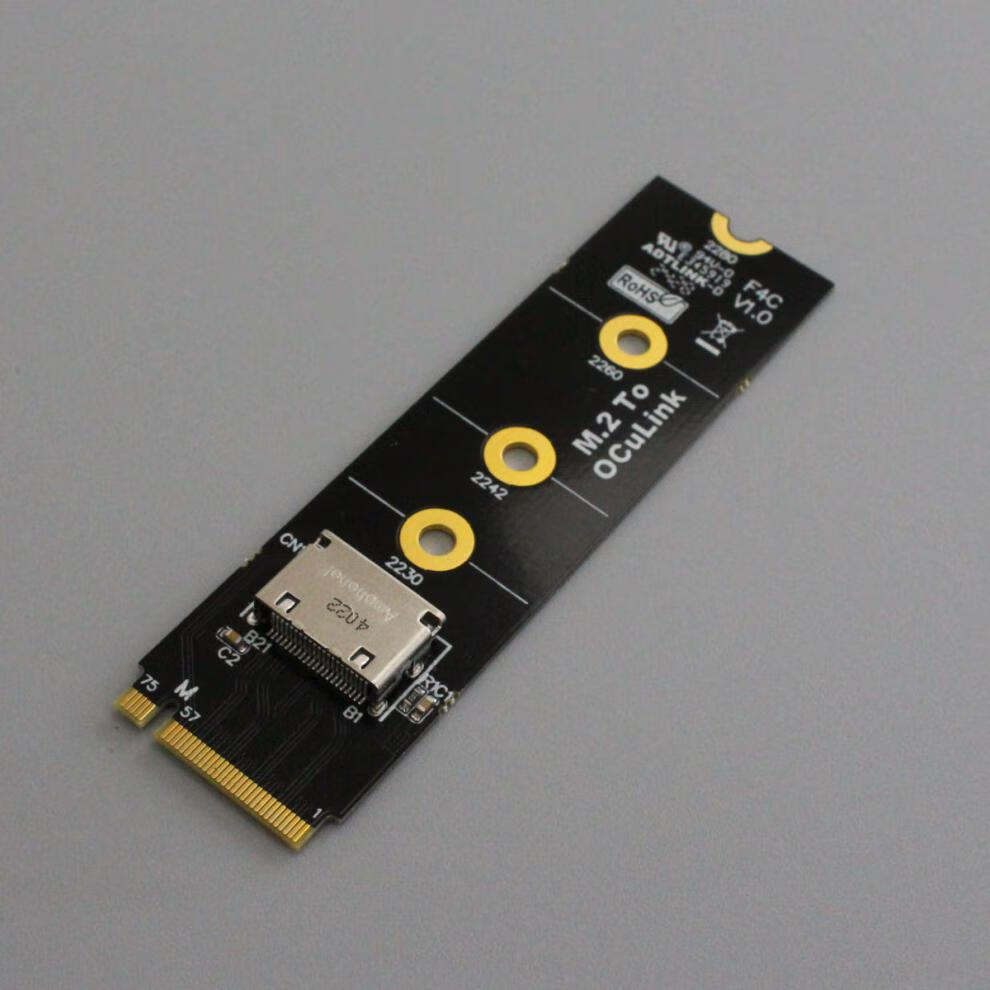

| ADT-F4C | M.2 NVMe接口转OCuLink SFF-8612母座 转接板 | PCIe 4.0 x4 |
| ADT-F4Q | M.2 NVMe接口转OCuLink SFF-8612母座 转接板 带芯片 | PCIe 4.0 x4 |

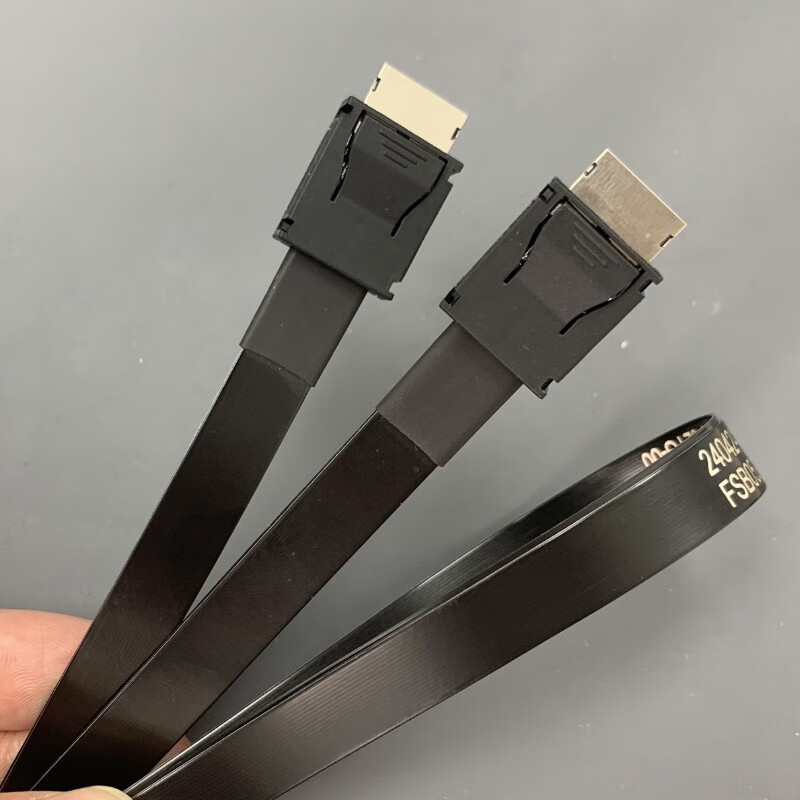

| F9934 | OCuLink SFF-8611 公对公连接线 | PCIe 4.0 x4 |
| F9G-BK7-F9934 | OCuLink SFF-8612母座转x16显卡坞 含连接线 含支架 | PCIe 4.0 x4 |
| F9G-BK8-F9934 | OCuLink SFF-8612母座转x16显卡坞 含连接线 含倒立支架 | PCIe 4.0 x4 |
| F9G-BK7-F9934-F4C | M.2 NVMe接口转x16显卡坞 含连接线 含支架 | PCIe 4.0 x4 |
| F9G-BK8-F9934-F4C | M.2 NVMe接口转x16显卡坞 含连接线 含倒立支架 | PCIe 4.0 x4 |

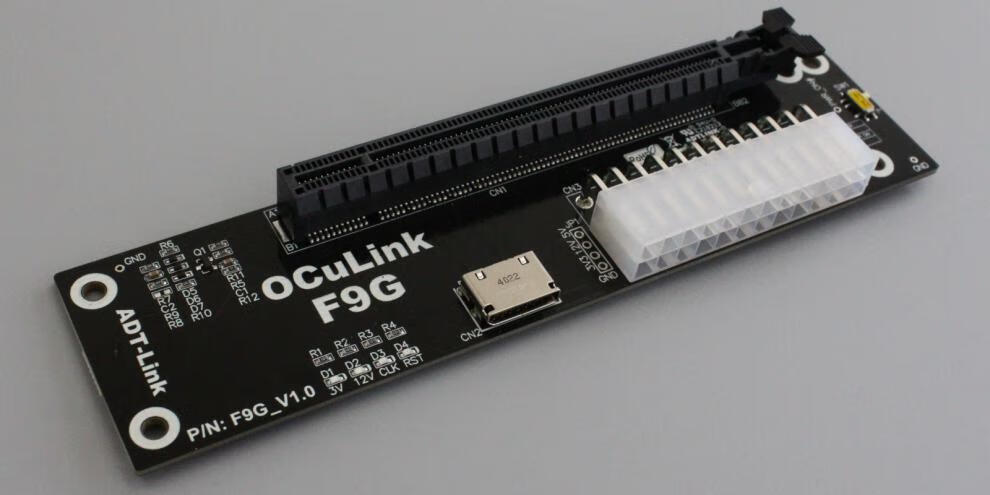

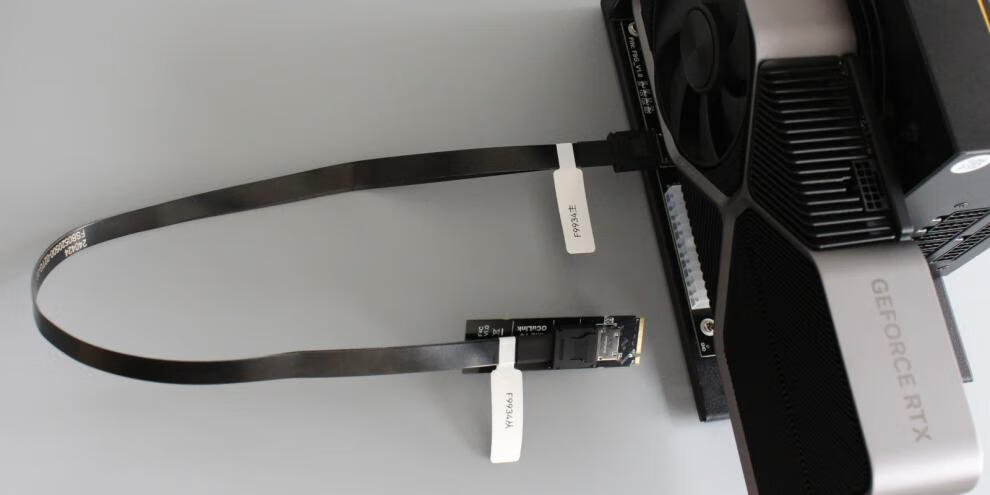

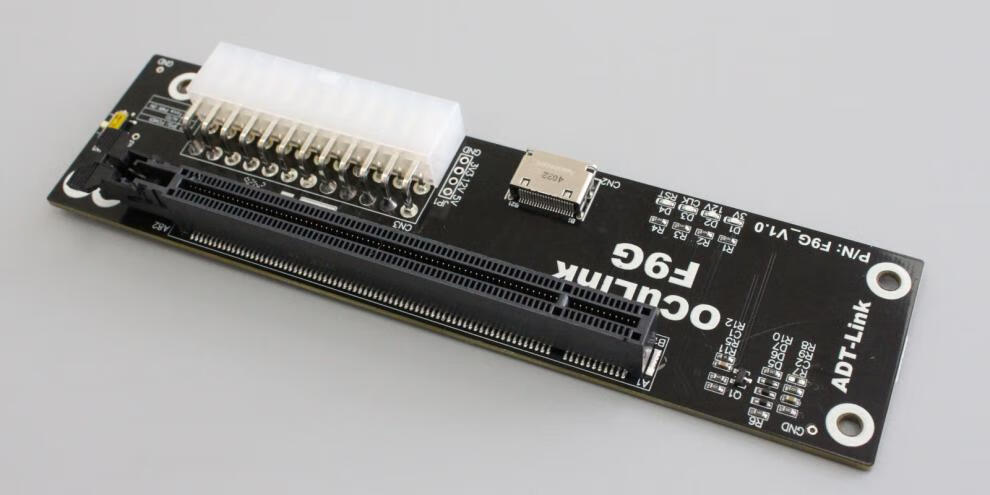

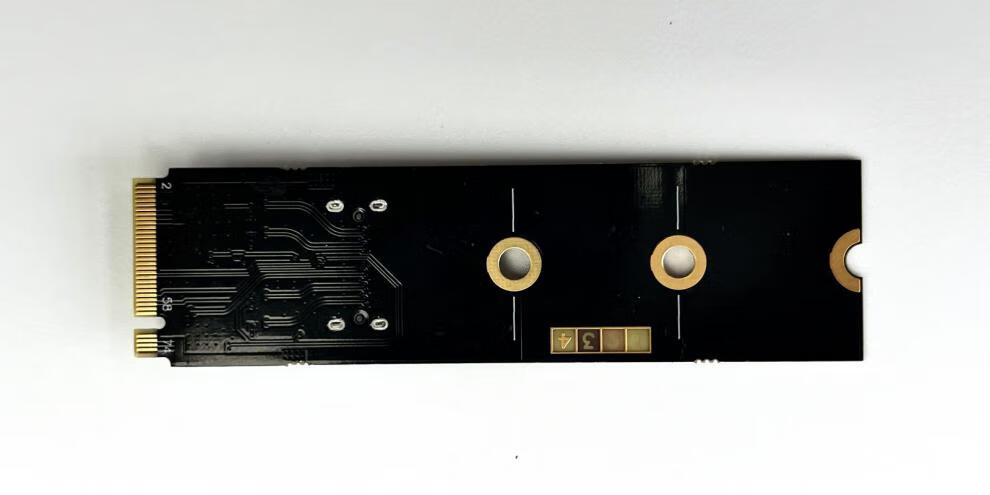

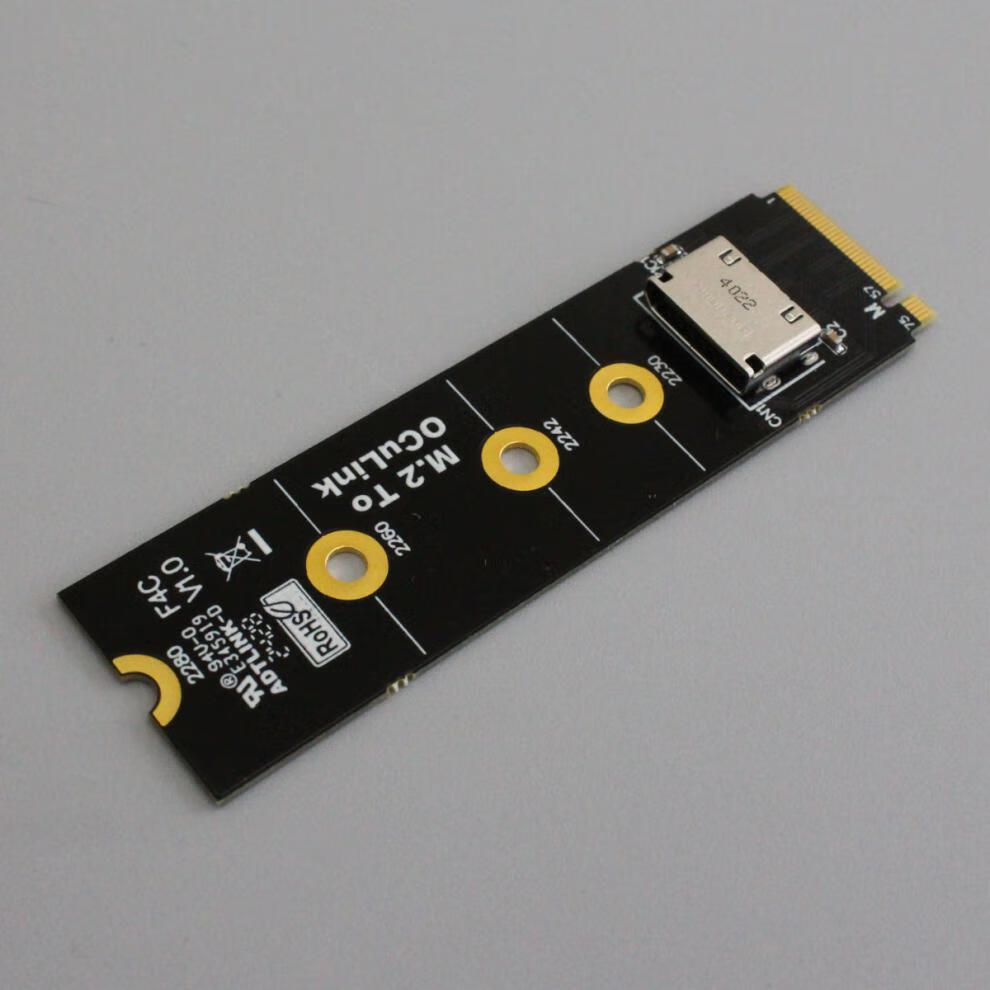

产品实拍图:
产品优势:
兼容性优势：使用F49CG可以兼容市场大部分线材。
接口优势：相较于雷电外接方案，OCuLink外接方案的实际有效带宽更高，由于走的PCIe通道，性能损耗更小。由于显卡坞两端可拆卸的优势，使得F49CG更加便携，易于收纳。
设备优势：UL认证PCB板材，金手指镀金10μ，导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题；设备指示灯清晰明了，让你对显卡坞设备状态一目了然。
技术问题总汇:

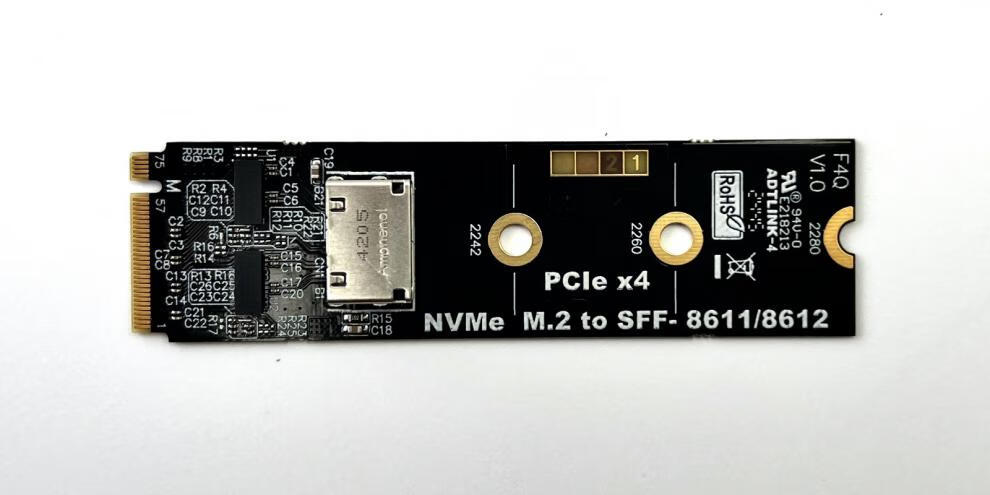

ADT F4C和F4Q 有什么区别？

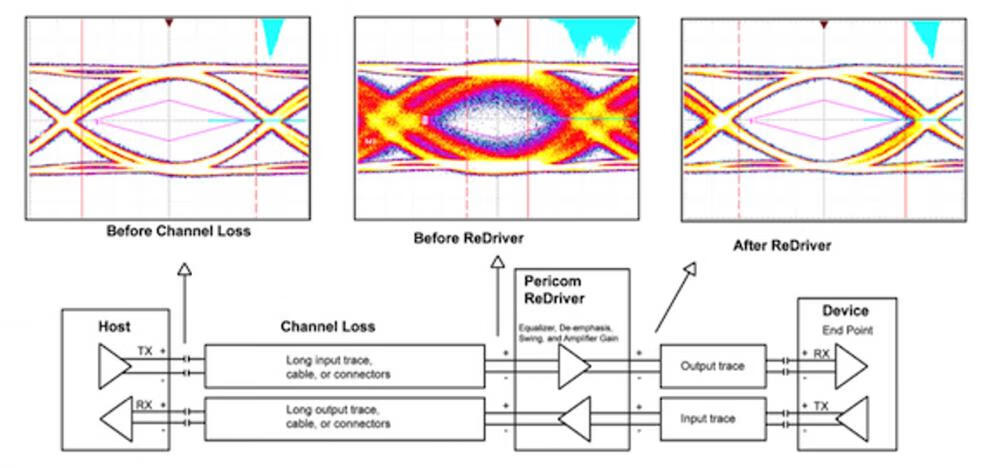

型号F4C不带芯片，型号F4Q带芯片，采用PCIe Redriver信号中继器(Repeater IC) ，此芯片可以重新产生信号，加强其信号品质。减少信号传送的发生率 ，参考示意图如下：
ADT F49CG 外接电源有什么选择？
支持标准ATX电源，电源功率根据显卡要求进行选择。
ADT F49CG是否兼容USB4接口？
实测兼容USB4，但需要使用额外的USB4硬盘盒进行转接；如果您需要使用USB4进行转接，请留意USB4与OCuLink的性能差距：USB4相比OCuLink带宽较低，可能会导致显卡有一定的性能损耗；USB4本身会有一定的兼容性问题，相比OCuLink的兼容性较好。

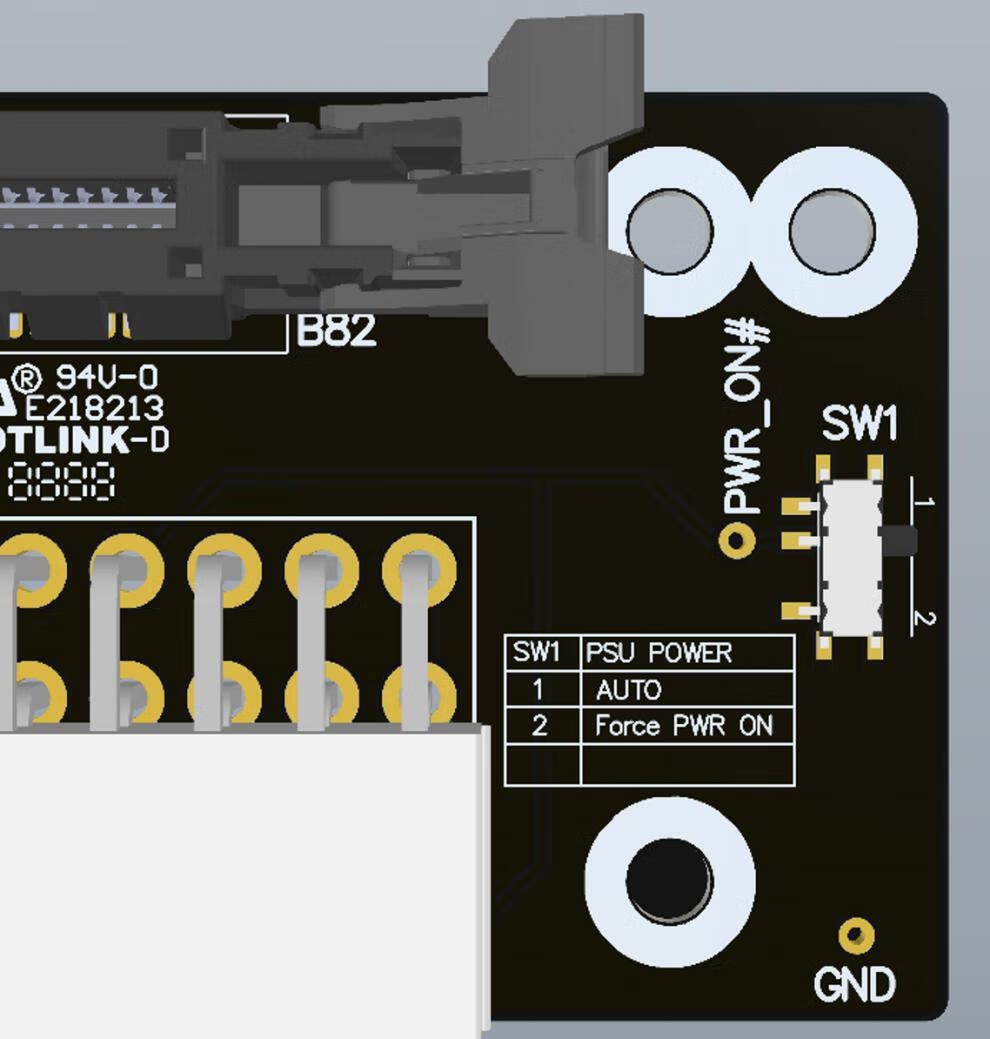

显卡坞上的开关有什么用处？
开关拨至1是自动启动，可以跟随启动；拨至2是强制启动，直接对显卡坞进行供电，这样做有一定的，拨至1自动启动即可。

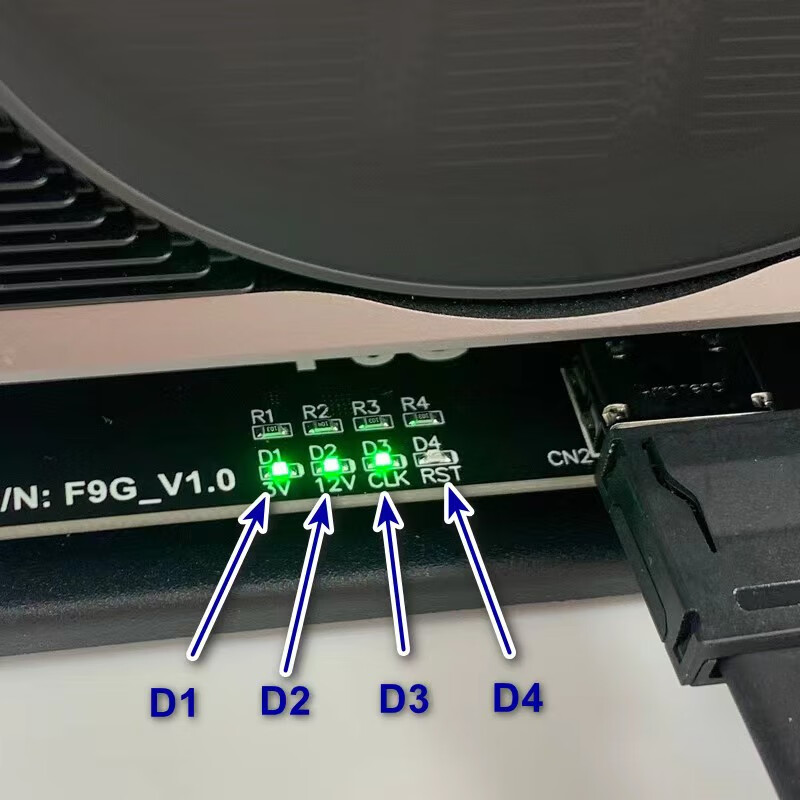

设备指示灯怎么看？
D1灯代表线材检测，部分线材会导致D1灯不亮；D2灯代表显卡坞供电状态，灯亮则代表显卡坞处于启动状态；D3灯可能在使用部分AMD显卡时不亮；D4灯正常状态下是熄灭的，只有在开启和关闭时会闪烁一下。
CLK（CLKREQ#）信号灯不亮怎么解决？

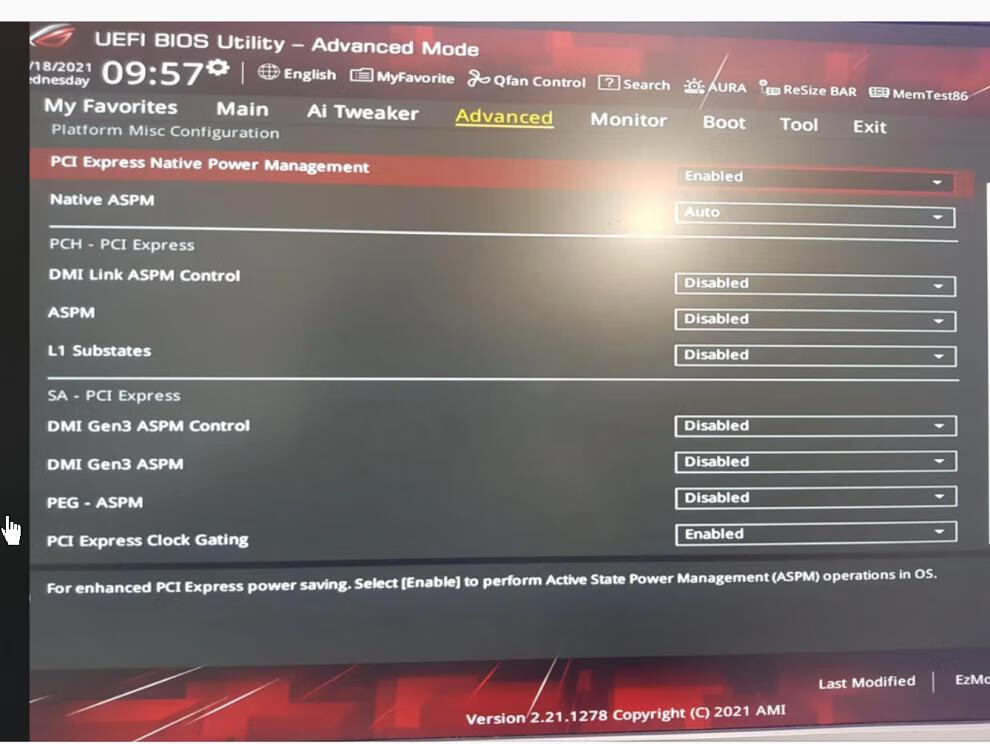

这是因为显卡硬件设计有问题，5年前的显卡少部份不支持CLKREQ信号，如果遇到CLKREQ信号灯不亮的情况，可以在或BIOS把PCIE省电功能关掉。

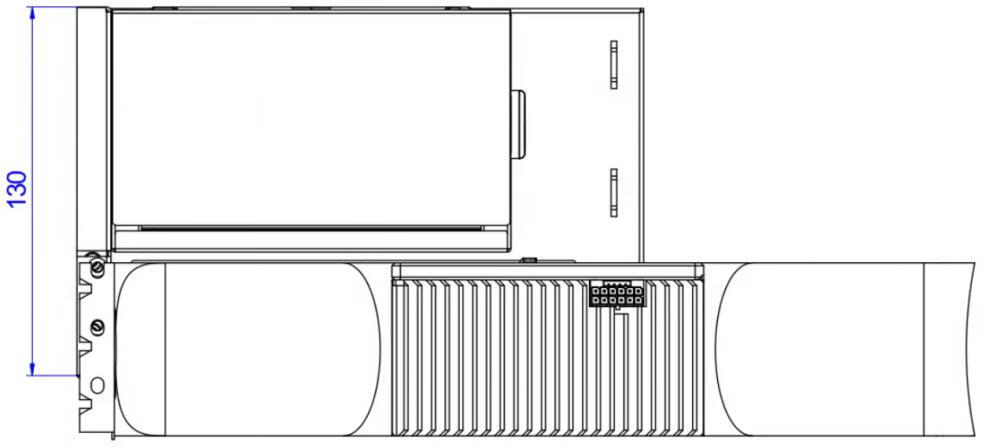

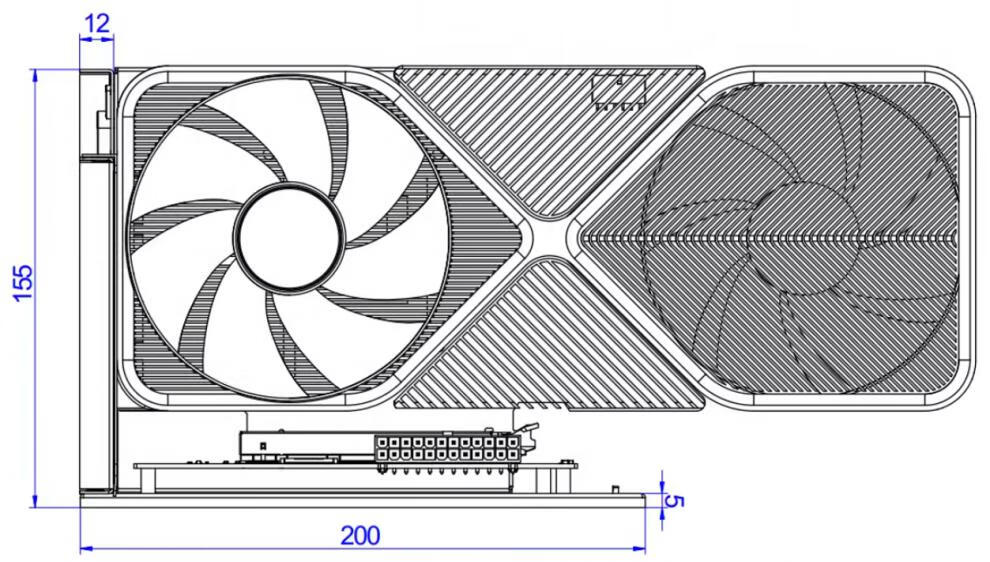

支架尺寸如下图:
下载：
打开 3D PDF 文件。请使用 Adobe Reader DC 软件。
3D model files download https://www.adtlink.cn/download/ADT_F9G.zip
安装视频下载：
Installation Tutorial files download http://www.adtlink.cn/download/F9G Installation Tutorial.mp4
购买注意事项:
1. 插线时一定要认清方向，不要插反或插偏位，防止烧毁设备，插线时先扶住设备的插座再插线，避免用力过猛将插座引脚插断。
2. 各种主板及设备信号驱动能力等条件都不相同， 本店的结果并不保证和您的结果一致，只要是接了延长线，信号都会有损耗，要求高者，请勿购买
3.显卡或主板是电子产品会随时间增加而老化氧化，不支持老设备。超过3年者，请勿购买。
4.限工程人员指定购买，没有DIY能力，无法自行安装者，请勿购买。
店铺协议:
你好！欢迎光临，为了你我双方能愉快的完成交易，务必请您购买本店的商品前，花5分钟时间仔细阅读本款商品的介绍说明及保修事宜，这样您对本款商品有个全面的理解，这样对你我都好。您拍下商品付款后就意味着您同意本店的条款协议，不得再有任何异议，祝您购物愉快！
国定假日，星期六日没上班无法发货。周五下午，六日的订单于周一下午陆续发货。 周一订单于周二发货。 上海市发货
购买商品5个以下可于48小时内发货（节假日除外），从上海市发货，默认中通快递，每天下午6点左右发货，物流送货同省今发明至，外地一般2到4天（不含发货当天），可发顺丰到付（送货时间为本店平常发货经验值，送货时间难免有意外发生，如您对送货时间有要求，请连系客服，变更快递公司）。
不支持７天无理由退货，请考虑清楚再拍下付款。
商品维修必须产品序列号清晰，外观完整。人为损坏不在保修范围内。本店质保凭机器标签序号，无需发票及另外任何凭证，标签损毁、自行拆解改装、进水、高压烧毁、等人为损坏则不在保修范围之内。
本店提供全新商品的保固条件依售后规定办理，半年保修，三年有限保修售后服务，商品售出半年内如果坏了，经本店工程师确实是不良品，本店负责修复或更换良品寄给你，商品售出三年内如果坏了，视故障情况收取零部件的成本费，商品维修由买家承担来回运费。
保修仅包本体，因本商品导致的资料数据损毁，硬件故障或电脑死机等造成的任何损失不承担任何责任，重要数据请自行双重备份。
