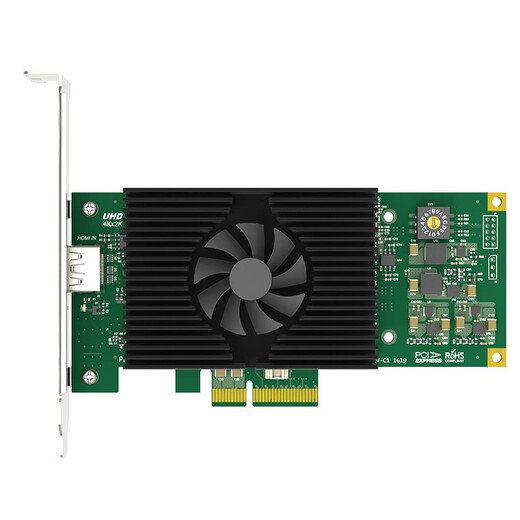

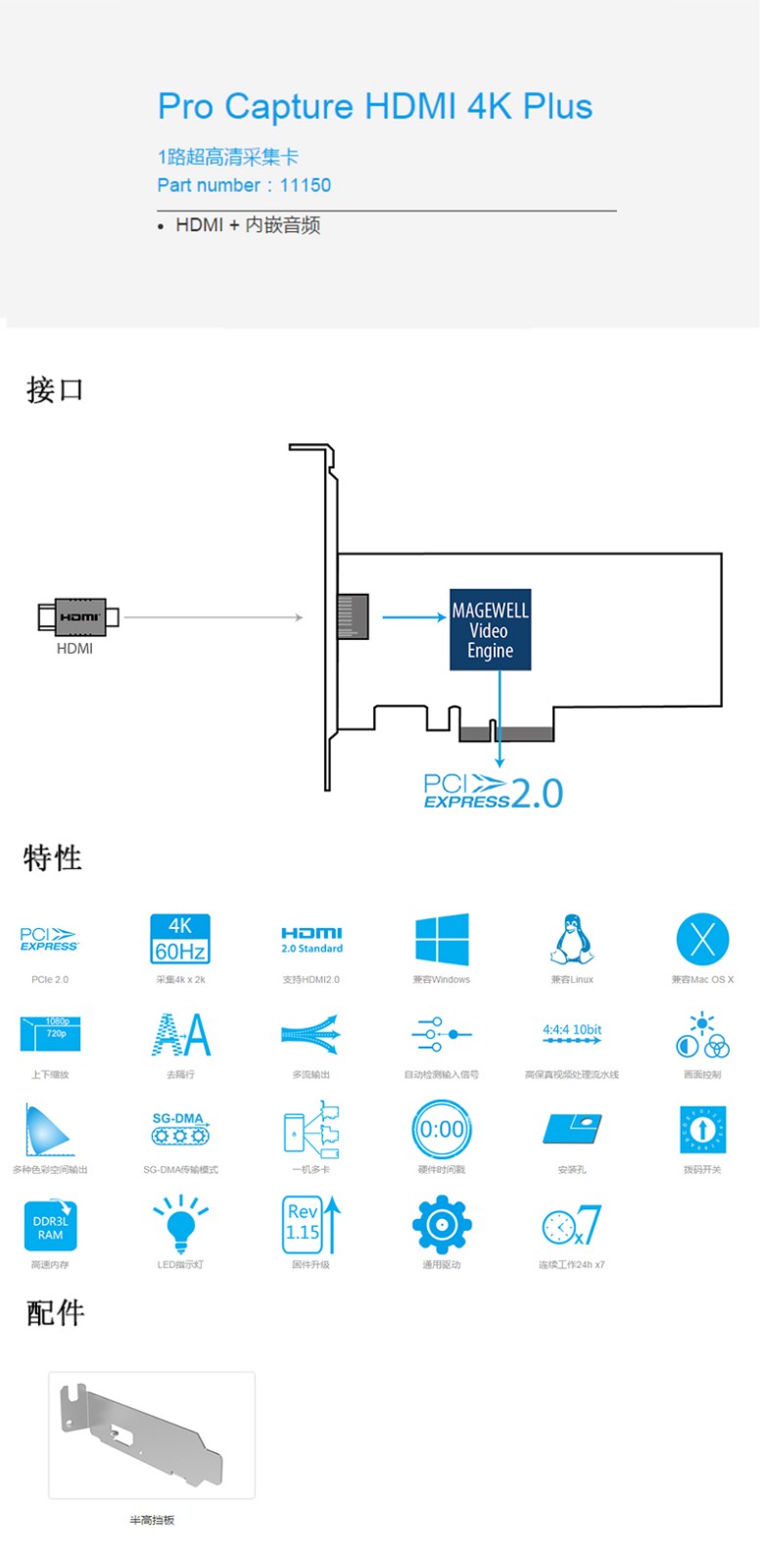

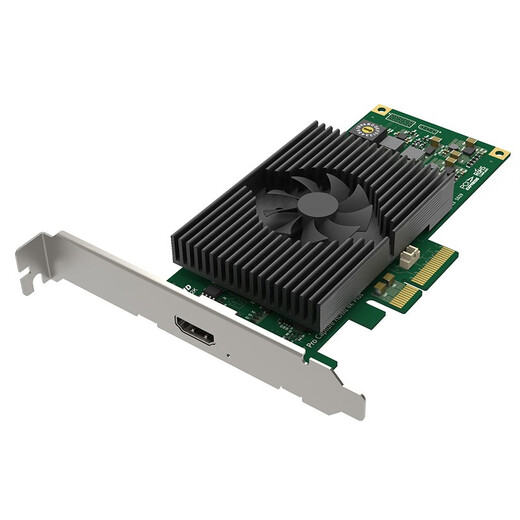

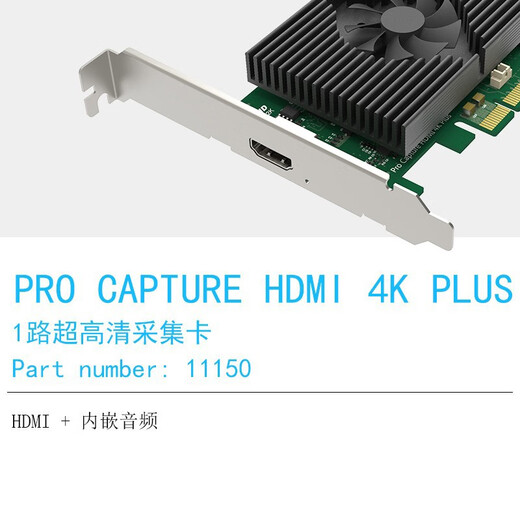

Pro Capture HDMI 4K Plus 规格参数

支持的操作系统

· Windows

· Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64)

· Linux (支持 x86，x64 & ARM 架构)

· Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 & x64)

· CentOS 6.5/7 (x86 & x64)

· Fedora 25/26/27 (x86 & x64)

· Red hat 6.5 及以上 (x86 & x64)

· 其他内核版本大于等于 2.6.35 的 Linux 系统

· Mac

· OS X 10.9/10.10/10.11

· macOS 10.12 及以上

推荐的操作系统（已测试）

· Windows

· Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)

· Linux

· Ubuntu 12.04/14.04/16.04 (x86 & x64)

· Ubuntu 17.04/17.10/18.04 (x64)

· CentOS 6.5/7.2 (x86 & x64)

· Fedora 25/26 (x64)

· Red hat 6.5 (x86 & x64)

· Mac

· OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4

· macOS 10.12/10.13.2/10.13.3/10.14.3

支持的 APIs

· Windows

· DirectShow

· DirectKS

· Wave API/DirectSound/WASAPI

· Linux

· V4L2

· ALSA

支持的软件

· VLC

· VirtualDub

· OBS

· XSplit

· vMix

· VidBlaster

· Wirecast

· Microsoft Media Encoder

· Adobe Flash Media Encoder

· 任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件

输入接口

· HDMI

· DVI-D 1.0

· HDMI 2.0

主机接口

· PCIe Gen2 x4

输入特性

· 输入视频支持 4096x2160 分辨率

HDMI 信号相关的特性

· 594MHz HDMI 接收器

· 自适应 HDMI 均衡器

· 支持自定义的 EDID

· 支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut/HDR/VBI 的 InfoFrame 信息

· 支持全比色法

· 支持 8/10/12-bit 色彩深度

· 支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 的色彩采样

· 支持 8 通道的 IEC60958/IEC61937 标准的音频流

· 支持提取音频格式信息和通道状态数据

· 支持提取视频时序信息

· 支持提取 3D 格式信息

· 支持提取 Sony/Canon DSLR 的时间码

· 支持 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D 模式

· 支持 HDR10

采集格式

· 采集分辨率可支持 4096x2160 像素

· 采集帧率可支持 144fps (实际采集帧率可能会受限于 PCIe 带宽和画面分辨率）

· 支持 4:2:0 8-bit 采集格式: NV12、I420、YV12

· 支持 4:2:2 8-bit 采集格式: YUY2、YUYV、UYVY

· 支持 4:4:4 8-bit 采集格式: V308、IYU2、V408、BGR24、BGR32

· 支持 4:4:4 10-bit 采集格式: V410、Y410

· 可通过 Magewell Capture SDK (基于 DirectKS 的版本) 支持更多的采集格式

视频处理功能

· 使用两条视频处理流水线，每条流水线的处理带宽可达 720M 像素/s

· 完全达到 10-bit 视频处理

· 视频剪裁

· 视频缩放

· 视频去隔行

· 两场行交错

· 两场混合

· 仅顶场

· 仅底场

· 视频宽高比变换

· 自动或手动选择输入视频宽高比

· 自动或手动选择采集视频宽高比

· 三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)

· 视频色彩空间转换

· 自动或手动选择输入色彩空间和量化范围

· 自动或手动选择采集色彩空间、量化范围和饱和度范围

· 支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空间

· 支持有限或完整的量化范围

· 支持有限、完整和扩充色域的饱和范围

· 视频帧率变换

· 视频 OSD 合成

· 支持 PNG 格式 OSD 画面 (画幅为 4096x2160)

· 通过 SDK 支持动态加载 RGBA OSD 画面

一机多卡

· 支持同一个系统中安装多片卡

· 板载拨码开关，从 0 到 F，提供 16 个编号，用于对卡进行编号

· 当拨码开关设定 1 时，系统硬件设备树中将显示：“01：Pro Capture HDMI 4K+”，以此类推

· 在用户软件中显示的视频音频设备也将包含卡的编号

多路采集流

· 对于任一路输入信号可输出任意路采集流

· 可以对每一路采集流单独设置剪裁、宽高比、色彩空间、分辨率、帧率、去隔行方式、色彩调节、OSD 等属性。

支持超低延迟

· 64 行视频延迟

· 通过 SDK 实现部分完成通知模式

时间戳和 A/V 同步

· 基于硬件实现的 100ns 高分辨率时钟

· 音频帧 (192 个音频采样) 和视频帧都被硬件时钟标记到达采集卡的时间戳

· 硬件时钟可跨卡同步 (通过 SDK 实现)

视频采集 SG-DMA

· 在 PCIe 2.x 的系统中每路 DMA 带宽可达约 1600MB/s

· 在 PCIe 1.x 的系统中每路 DMA 带宽可达约 800MB/s

· 支持自动检测 Intel GPU 块状图像表面

· 支持 AMD GPU 的 DirectGMA

· 支持 Nvidia GPU 的 GPUDirect

SDK

· Magewell Capture SDK for DirectShow 为开发者提供了快速的整合采集卡扩展特性的途径 (Windows)

· Magewell Capture SDK for DirectKS (Windows)

Windows 驱动程序自定义修改

· 所有的选项都可以通过注册表进行三级的管理：所有设备，特定型号和特定设备

· 视频、音频、十字交叉过滤器名称可通过注册表定制

固件升级

· 在同一系统中的多片卡可以同时升级

· 当采集卡未被占用时无需关闭电源即可完成卡的升级

· 安全升级，升级过程中出现断电、系统崩溃等异常情况后固件会自动恢复至出厂版本（仅适用于 1.21 及更高版本的固件）

LED 指示灯

· LED 灯的状态显示了每一路的工作状态:

· 呼吸：空闲

· 常亮：输入信号已锁定

· 灭：无输入信号

· 闪烁：内存错误或 FPGA 配置错误

尺寸

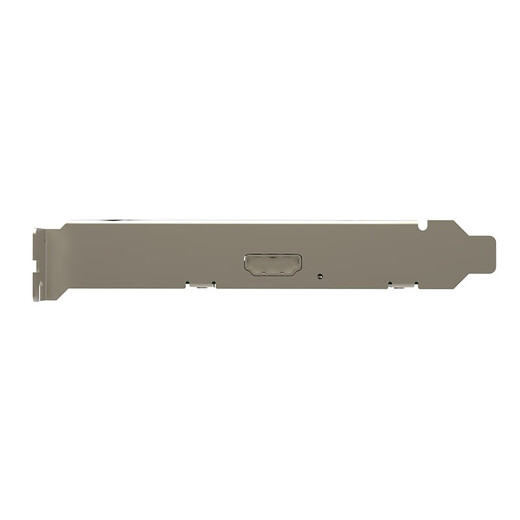

· 半高 PCIe x4 扩展卡

· 140mm x 68.88mm (不含 PCIe 挡板)

功耗

· 12V 电源的电流: ~ 0.48 A

· 3.3V 电源的电流: ~ 0.82 A

· 功耗: ~ 8.08 W

工作环境

· 操作温度：0 到 40 摄氏度

· 保存温度：–20 到 70 摄氏度

· 相对湿度：5% 到 90% (非冷凝状态)
